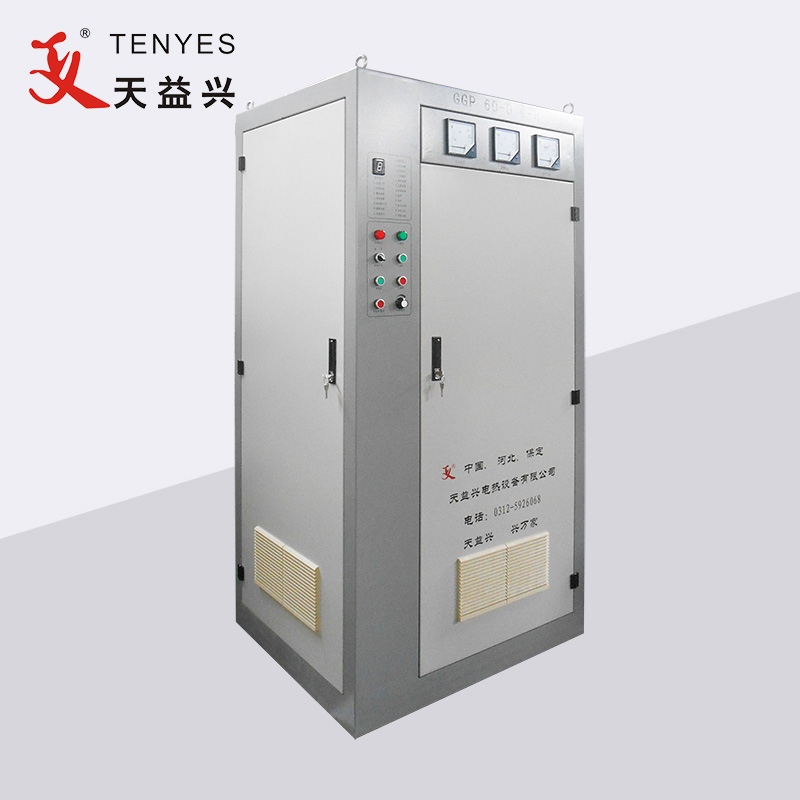

Високочастотний апарат для зварювання труб потужністю 60 кВт

Високочастотний апарат для зварювання труб TENYES 60KW призначений для індукційного зварювання прямих швів сталевих труб/труб. Увесь набір зварювального апарату складається з випрямної шафи, інверторної шафи (щілинної шафи), циркуляційної системи охолодження для м’якої води, центральної консолі керування, вихідної шини, системи індукційного/контактного зварювання тощо. Твердотільний високочастотний зварювальний апарат розроблений відповідно до безперервних операцій.

Надіслати запит

Опис продукту

Інверторна вихідна шафа, що забезпечує високочастотне джерело живлення для зварювання сталевих труб, IRFP460 і діод швидкого відновлення (FRD) DSEI60-06P американської корпорації IR та німецької корпорації IXYS використовуються для формування перетворювача електроенергії як основного пристрою живлення. Вихідна потужність одношарового модуля живлення становить понад 50 кВт, застосовуючи 2-шаровий модуль живлення (на відміну від 100 кВт) паралельно всій машині. Номінальна робоча частота 450 кГц. Максимальна вихідна потужність всієї машини може досягати 100 кВт. Одні і ті ж силові модулі мають взаємозамінність.

Технічні параметри

Номінальна вихідна потужність: 60 кВт

Режим зварювання: індукційний

Номінальна напруга постійного струму: 250 В

Номінальний постійний струм: 250A

Номінальна частота: 450 кГц

Загальна ефективність: η≥85%

Напруга живлення: 3 фази 380В/50Гц (обладнання може працювати при напрузі 380В±5%)

Потужність розподілу електроенергії: ≥65 кВА

Коефіцієнт потужності: ≥0,85

Кабель живлення: кожна фаза мідного кабелю з пластиковим покриттям ≥70 мм², дріт заземлення ≥20 мм²

Список постачання

опис	Композиція / Модель	кількість
Високочастотний апарат для зварювання труб потужністю 60 кВт	Випрямна шафа	1
	Інверторний шафа	1
	консоль	1
	трансформатор	1
	Водяна система охолодження	1
