Компанія TENYES у Китаї прагне надавати інноваційні, надійні та ефективні зварювальні рішення для всіх доброзичливих клієнтів. Апарат для високочастотного зварювання труб потужністю 200 кВт має зручний інтерфейс, який забезпечує клієнтам оптимальну продуктивність, високу швидкість зварювання та можливості енергозбереження. Випрямна шафа високочастотного зварювального апарату для труб потужністю 200 кВт містить трифазний випрямний міст із тиристорним керуванням, який використовує тиристори для регулювання кута випрямлення α і таким чином контролює вихідну потужність джерела живлення. Потім відфільтрована напруга постійного струму надходить у високочастотний інвертор, на виході – однофазна високочастотна потужність, яка надходить у резонансний контур. Високочастотна енергія подається до навантаження через механізм узгодження та регулювання, завершуючи зварювання сталевої труби.
I. Використання обладнання: зварювання сталевих труб

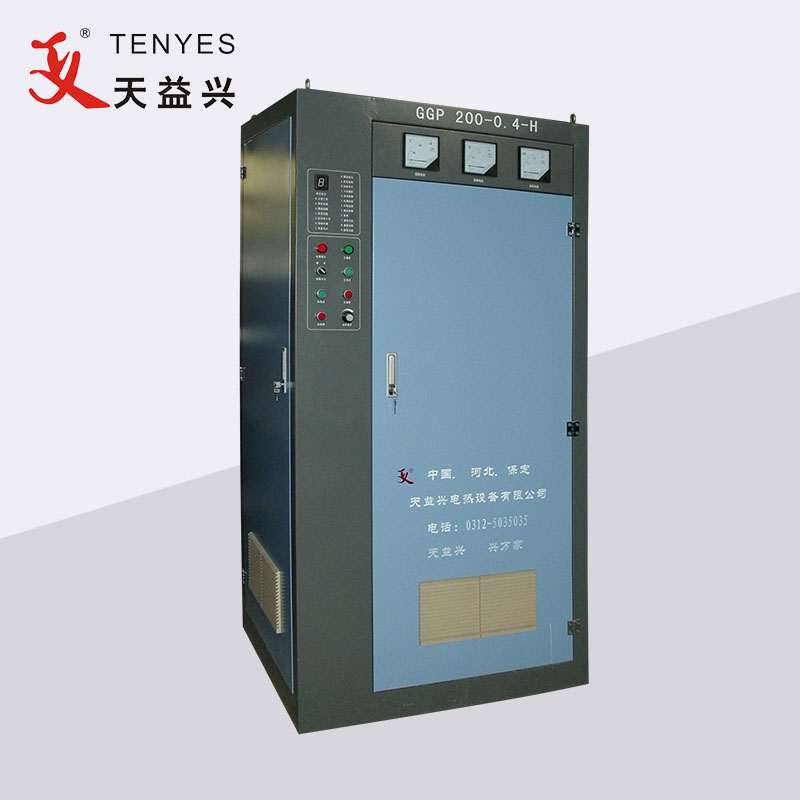

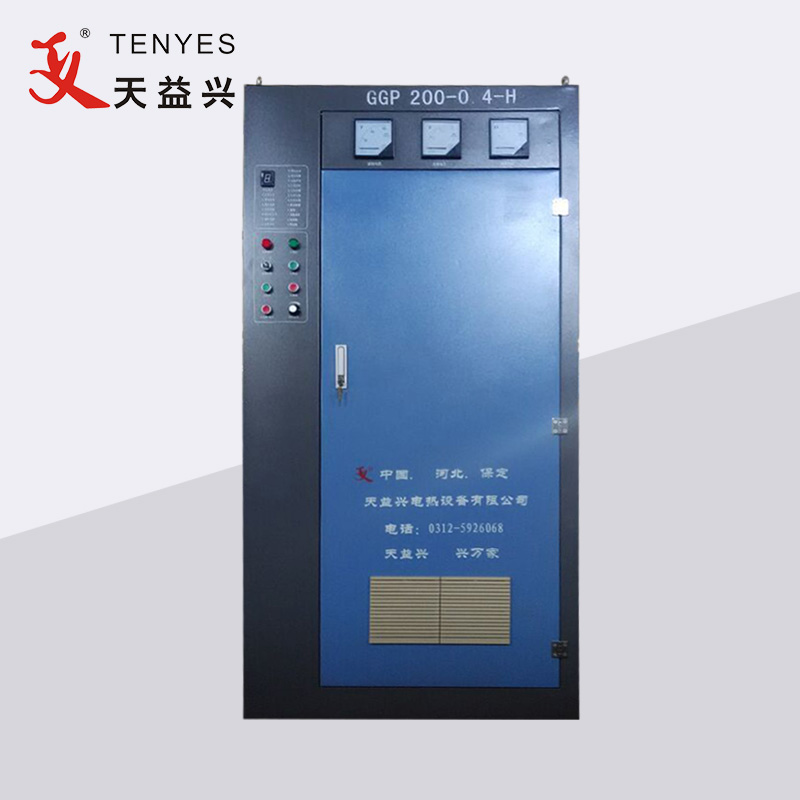

II. Назва обладнання та модель: твердотільний високочастотний зварювальний апарат, GGP200-0,35-H
III. Твердотільний високочастотний зварювальний апарат включає таке обладнання:
Шафа ректифікаційна
Інверторний шафа
Центральний пульт управління
Понижуючий трансформатор
Шафа приводу постійного струму
Водяна система охолодження
Кронштейн тривимірного регулювання
контактна зварювальна головка
IV. Технічні параметри обладнання
A) Застосування високочастотного зварювального апарату для труб 200 кВт
Діаметр сталевої труби: φ35-φ76 мм
Товщина стінки сталевої стрічки: 1,5-3,25 мм
Режим зварювання: контактний
Швидкість зварювання: 60-100м
B) Параметри роботи високочастотного зварювального апарату для труб потужністю 200 кВт
Номінальна потужність: 200 кВт
Номінальна напруга постійного струму: 240 В
Номінальний постійний струм: 1000A
Номінальна частота: 350 кГц
ККД: ≥85%
Вихідна високочастотна потужність: ≥200 кВт
C) Вимоги до електроживлення високочастотного зварювального апарату для труб потужністю 200 кВт
Форма живлення: трифазна чотирипровідна мережа змінного струму частоти,
мережева напруга 380В±5%
Потужність розподілу електроенергії: понад 250 кВА
Коефіцієнт потужності: ≥0,85
Кабель живлення: мідний дріт із пластиковим покриттям, кожна фаза ≥200 мм2дріт заземлення ≥ 95 мм2
