Високочастотний апарат для зварювання труб потужністю 100 кВт

I. Використання обладнання: зварювання сталевих труб

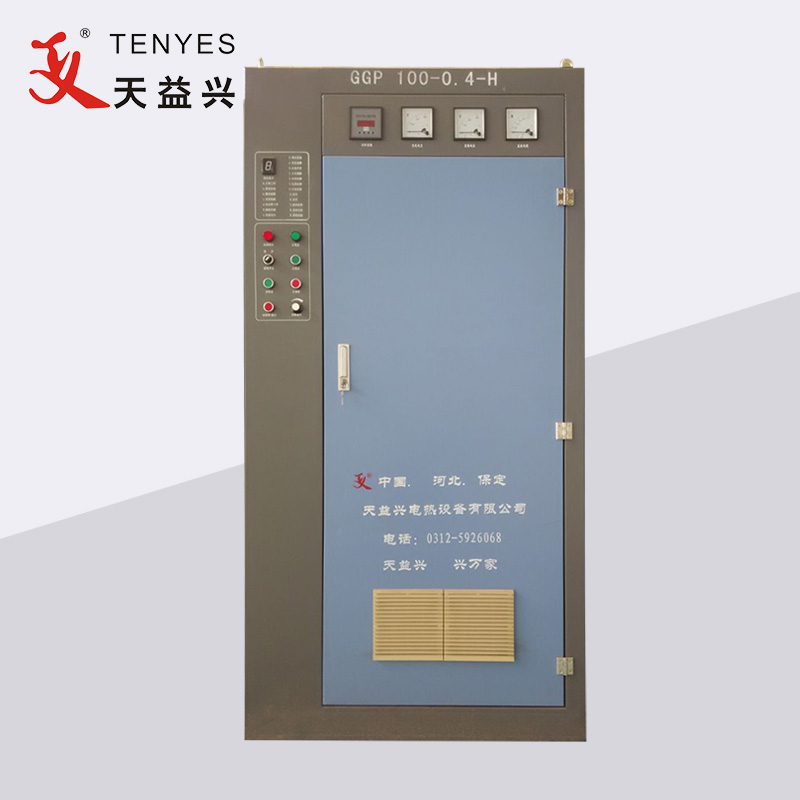

II. Назва обладнання та модель: твердотільний високочастотний зварювальний апарат, GGP100-0,4-H

Високочастотний зварювальний апарат для труб III.100KW включає наступне обладнання:

Шафа ректифікаційна

Інверторний шафа

Центральний пульт управління

Понижуючий трансформатор

Водяна система охолодження

IV. Технічні параметри обладнання

застосування

Діаметр сталевої труби: φ10-φ35 мм

Товщина стінки сталевої стрічки: 0,5-1,5 мм

Режим зварювання: індукційний

Швидкість зварювання: 60-100м

Параметри роботи

Номінальна потужність: 100 кВт

Номінальна напруга постійного струму: 250 В

Номінальний постійний струм: 500A

Номінальна частота: 400 кГц

ККД: ≥85%

Вихідна високочастотна потужність: ≥100 кВт

Вимоги до джерела живлення

Форма живлення: трифазна чотирипровідна мережа змінного струму частоти, мережева напруга 380В±5%

Потужність розподілу електроенергії: понад 120 кВА

Коефіцієнт потужності: ≥0,85

Кабель живлення: мідний дріт із пластиковим покриттям, кожна фаза ≥95 мм²дріт заземлення ≥50 мм²
