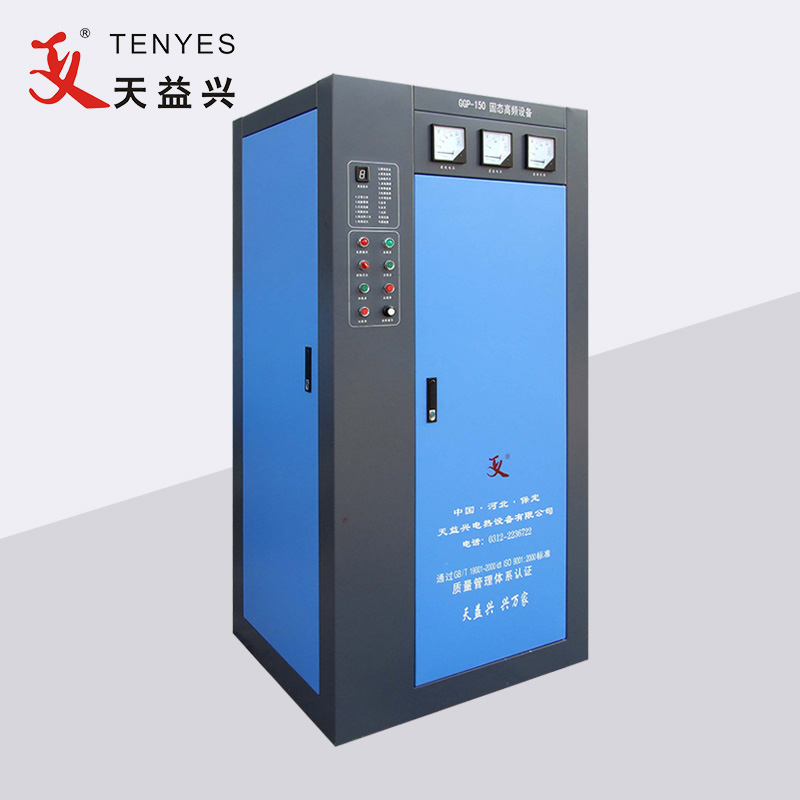

Високочастотний апарат для зварювання труб потужністю 150 кВт

Високочастотний зварювальний апарат для труб потужністю 150 кВт експортується до Ефіопії

Високочастотний зварювальний апарат для труб потужністю 150 кВт експорт Камбоджі

Технічні параметри високочастотного апарату для зварювання труб потужністю 150 кВт

Номінальна вихідна потужність: 150 кВт

Режим зварювання: індукційний

Номінальна напруга постійного струму: 240 В

Номінальний постійний струм: 750A

Номінальна частота: 400 кГц

Загальна ефективність: η≥85%

Напруга живлення: 3 фази 380В/50Гц (обладнання може працювати при напрузі 380В±5%)

Потужність розподілу електроенергії: ≥200 кВА

Коефіцієнт потужності: ≥0,85

Кабель живлення: кожна фаза мідного кабелю з пластиковим покриттям ≥150 мм², дріт заземлення≥75 мм²

Інверторний вихідний шафа

Забезпечуючи високочастотне джерело живлення для зварювання сталевих труб, IRFP460 і діод швидкого відновлення (FRD) DSEI60-06P американської корпорації IR та німецької корпорації IXYS використовуються для формування перетворювача електроенергії як основного пристрою живлення. Вихідна потужність одношарового силового модуля становить понад 50 кВт, високочастотний апарат для зварювання труб 150 кВт використовує 3-шаровий силовий модуль (на відміну від 150 кВт) паралельно всій машині. Номінальна робоча частота 350 кГц. Максимальна вихідна потужність усієї машини може перевищувати 150 кВт. Одні і ті ж силові модулі мають взаємозамінність.

Схема керування приймає мікрокомп’ютер як ядро ​​та налаштовує інші периферійні пристрої. Всі компоненти управління інтегровані в дві плати (одна - випрямляч, а інша - інвертор). Завдяки наданню повної можливості комп’ютерного програмного та апаратного забезпечення, найкращому регулюванню випрямляча та інвертора, а також порівняно з оригінальним обладнанням високочастотної вакуумної лампи, він має такі переваги:

Якість зварної труби хороша: порівняння показує, що ширина та нагрівання зварного з’єднання є рівномірними та є невеликі зварювальні задирки.

Енергозбереження: тести показують, що цей пристрій економить електроенергію на понад 30% порівняно з іншими пристроями з вакуумними лампами з такими ж специфікаціями в тих самих умовах експлуатації.

Економія води: завдяки низькому розсіюванню не потрібно занадто багато води, тому споживання води більш ніж на 50% менше, ніж у електронній трубці тієї ж специфікації.

Невеликий об’єм, легка вага: завдяки тому, що всі основні пристрої живлення (MOSFET, ємність тощо) невеликі, і в них немає таких пристроїв, як регулятор напруги розжарювання, відповідна котушка, резервуар сітки, зварювальний трансформатор тощо. Крім того, він має низьку робочу напругу та високу щільність упаковки, а його загальний об’єм більш ніж на 50% менший, ніж у іншого трубчастого обладнання з такими ж характеристиками.

Просте управління: він миттєво доступний, коли він відкритий, і він може миттєво зупинитися. Немає необхідності попередньо нагрівати його в електронній трубці, а також немає необхідності продовжувати охолодження після її зупинки.

Безпечне поводження: Електронна трубка відноситься до приладів високої напруги. Коли він працює, там десять тисяч вольт високого тиску. Однак МОП-транзистор є низьковольтним пристроєм і працює в режимі паралельного резонансу (на відміну від послідовного резонансу деяких виробників), найвища напруга якого становить лише кілька сотень вольт і, як правило, не може спричинити травми.

зручне обслуговування: чітке відображення несправностей.

Наведені вище моделі можна використовувати з номінальною потужністю 150 кВт, частотою 400 кГц у твердому стані високої частоти.
