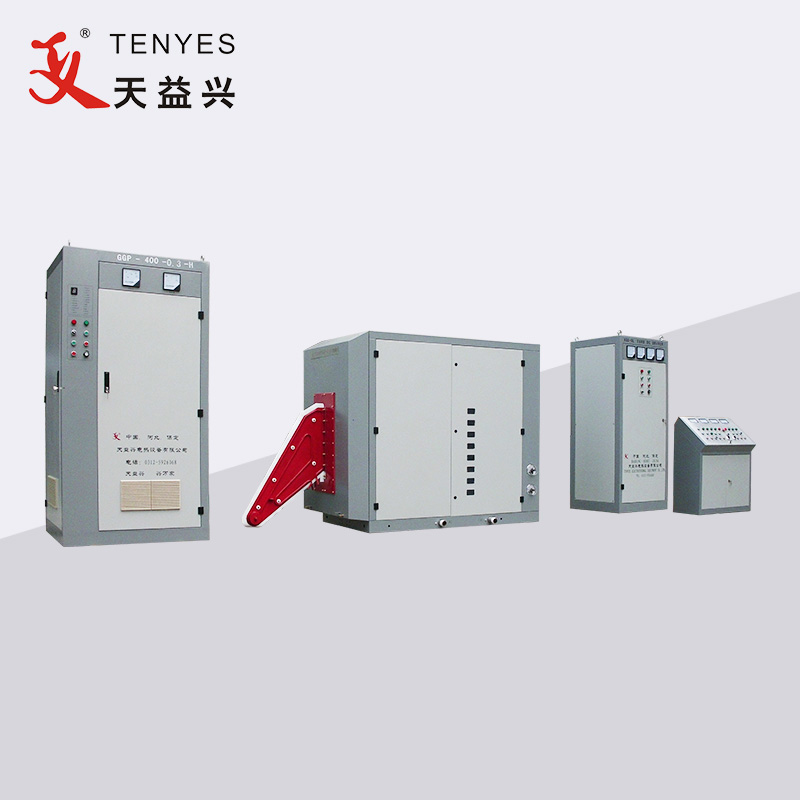

Високочастотний зварювальний апарат для труб потужністю 400 кВт призначений для прямошовного індукційного зварювання сталевих труб. Весь комплект складається з випрямної шафи, інверторної шафи, циркуляційної системи охолодження для м’якої води, понижуючого трансформатора, консолі тощо.
У порівнянні з джерелом живлення на вакуумній лампі, твердотільний високочастотний джерело живлення містить високий науковий і технологічний вміст із тісним поєднанням сильної та слабкої електрики в ланцюзі. Також не можна ігнорувати вплив структурної конфігурації. Однак це не означає, що важко підтримувати твердотільний високочастотний джерело живлення. Крім того, це не може показати, що обслуговування твердотільного джерела живлення потребує дуже глибоких знань і досвіду. Навпаки, завдяки повному врахуванню розробниками цих проблем на ранній стадії проектування, вони, з одного боку, покращують надійність і стабільність джерела живлення в цілому, щоб зменшити ймовірність збою або уникнути збою; З іншого боку, докладаючи більше зусиль для зручного пошуку та пошуку слідів, навіть якщо Обладнання вийшло з ладу, обслуговуючий персонал користувача також може швидко з’ясувати причину проблеми, лікуючи симптоматичне. Згідно з фактичною ситуацією на об’єктах, конструкція первинної шафи є герметичною коробчастою конструкцією для запобігання впливу пилу на пристрій на об’єктах. Ось деякі очевидні особливості третього покоління твердотільного високочастотного джерела живлення.
Номінальна вихідна потужність: 400 кВт
Режим зварювання: індукційний
Номінальна напруга постійного струму: 240 В
Номінальний постійний струм: 2000A
Номінальна частота: 250 кГц
Загальна ефективність: η≥85%
Напруга живлення: 3 фази 380В/50Гц (обладнання може працювати при напрузі 380В±5%)
Потужність розподілу електроенергії: ≥500 кВА
Коефіцієнт потужності: ≥0,85
Кабель живлення: кожна фаза мідного кабелю з пластиковим покриттям ≥400 мм², провід заземлення ≥200 мм2
опис |
Композиція / Модель |
кількість |
Високочастотне зварювання труб потужністю 400 кВт машина |

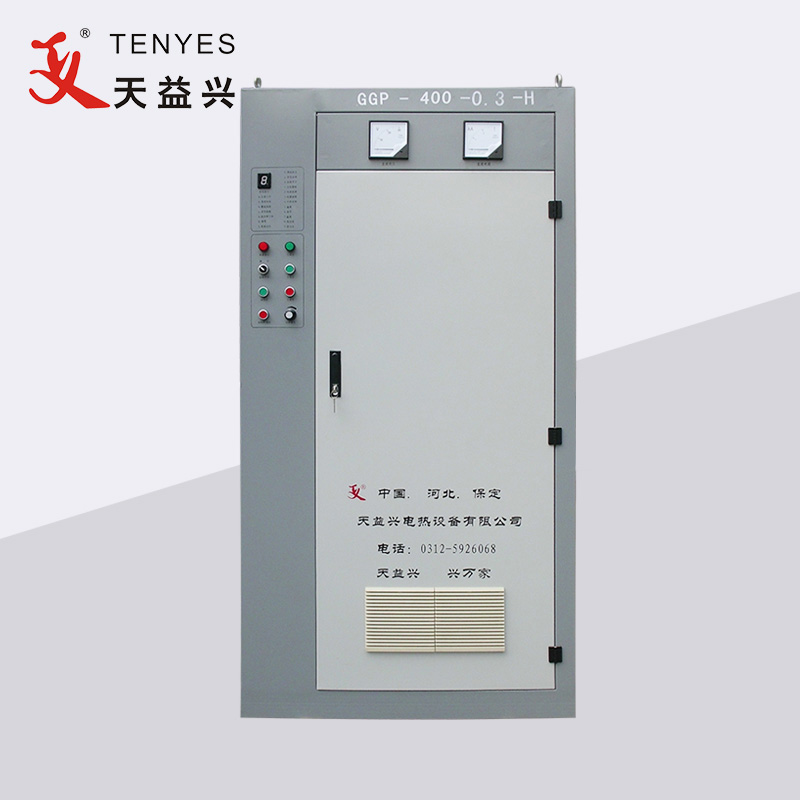

Випрямна шафа |
1 |

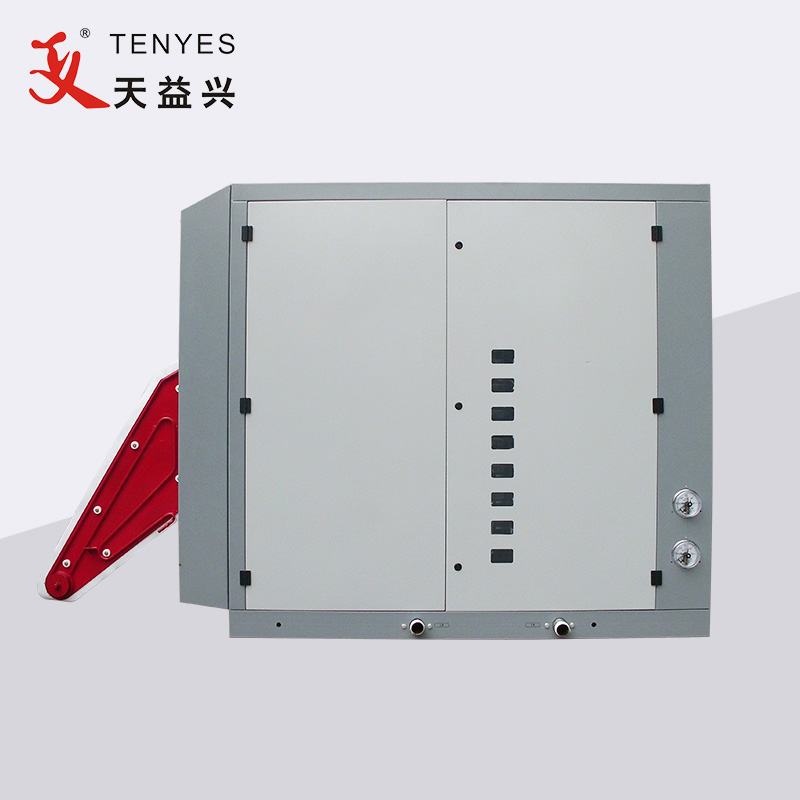

Інверторний шафа |
1 |
|
Кондиціонер |
1 |
|
консоль |
1 |
|

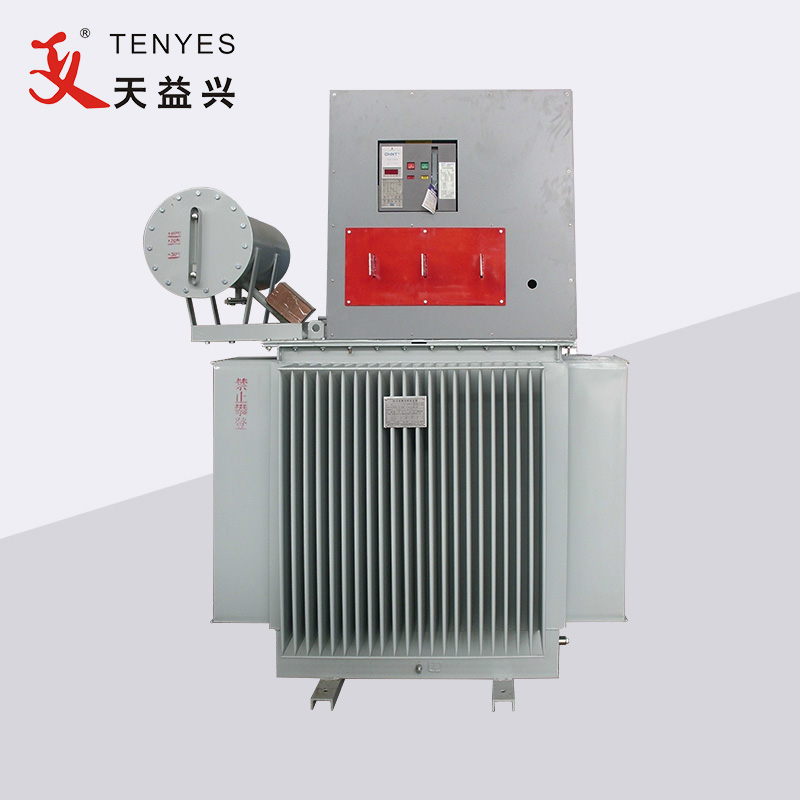

трансформатор |
1 |
|
Водяна система охолодження |
1 |
|
2-мірний кронштейн |
1 |
1. Проста схема і зручна установка
2. Повний захист і легке обслуговування
3. Невеликі гармонічні перешкоди та відсутність забруднення електромережі
4. Безпечний без високого тиску та відсутності вогню, що вражає сталеву трубу індукційною котушкою
5. Висока ефективність, очевидне енергозбереження, менше охолоджуючої води
6. Менше бризок і хороша якість зварювання
