Компактний високочастотний зварювальний апарат нової конструкції

Замість традиційної компоновки окремого типу шаф випрямлячів і шаф інверторів цей компактний високочастотний зварювальний апарат нової конструкції об’єднує два основні функціональні блоки в єдину компактну шафу. Ця інтеграція не тільки зменшує загальну площу обладнання за рахунок спрощення структури системи, але й скорочує внутрішню відстань проводки між двома блоками, мінімізуючи перешкоди сигналу та покращуючи стабільність передачі електроенергії під час процесу виробництва зварних труб.

Компактний твердотільний ВЧ-зварювальний апарат зазвичай складається з таких частин:

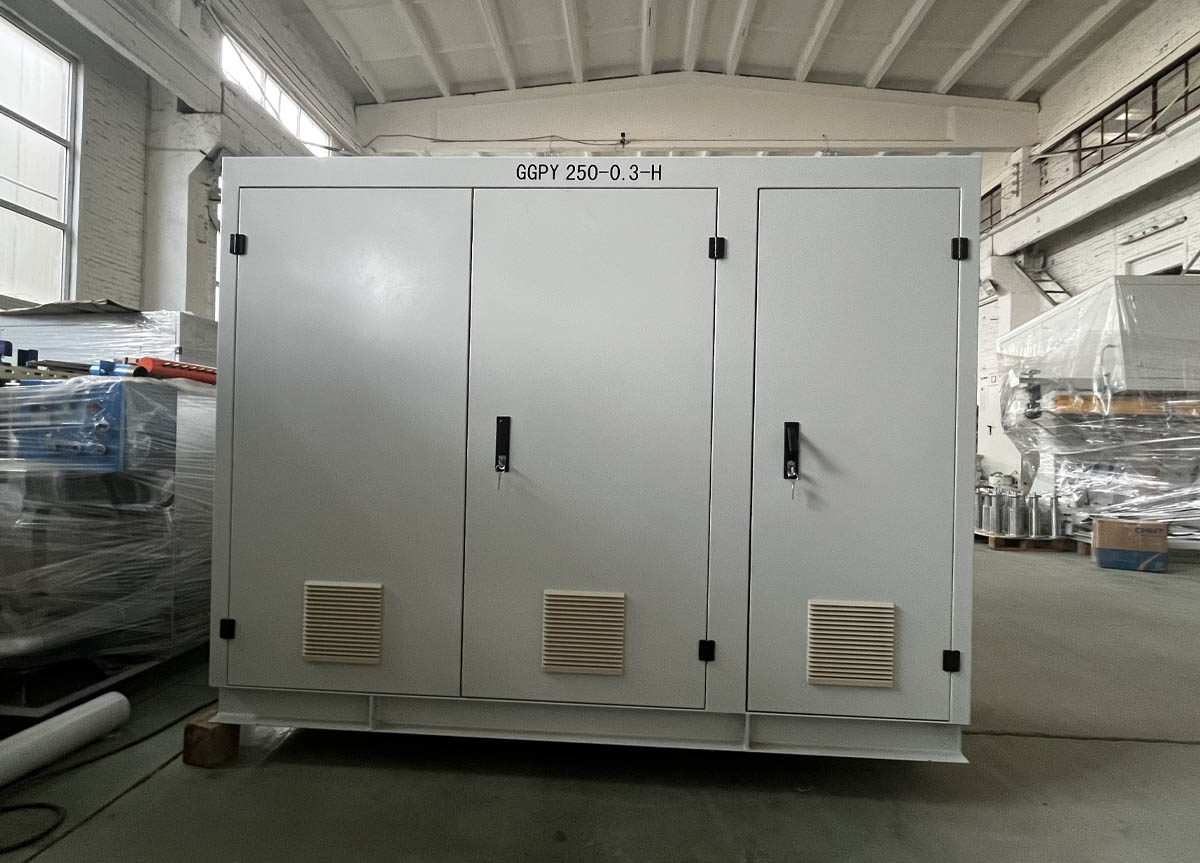

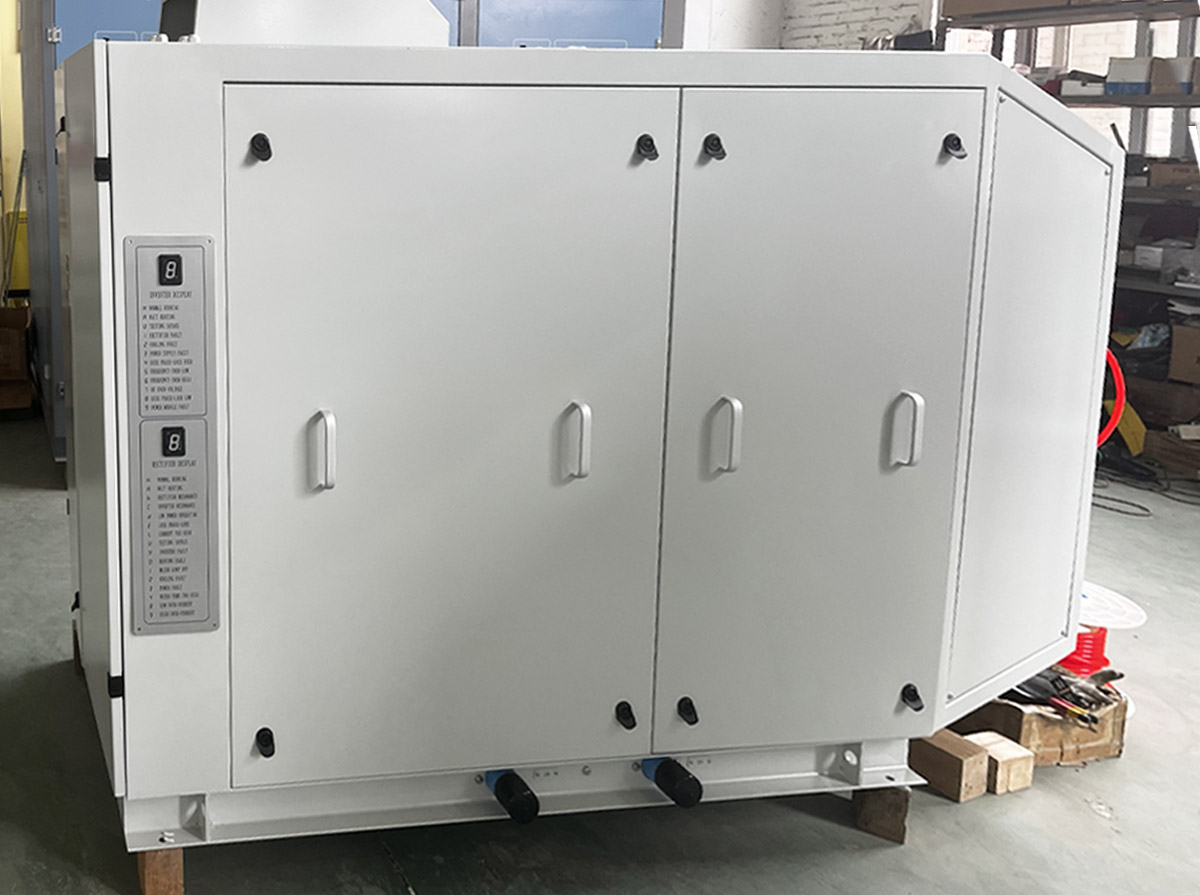

1.Нова структура твердотільного ВЧ-компактного зварювального апарату для труб Основний кабінет:

Ми використовуємо цю нову структуру, яка робить шафу випрямляча та інвертора в одній шафі. Ця нова конструкція може заощадити більше місця та полегшити підключення кабелів клієнта. Тепер для цієї нової структури ми проектуємо від 50 кВт до 400 кВт. Якщо зварювальний апарат більшої потужності, ми все одно пропонуємо використовувати окремий вид трубозварювального апарату.

2. Шафа сухого трансформатора

Усередині цієї шафи сухого трансформатора ми обладнані сухим понижуючим трансформатором, який замість традиційного масляного трансформатора може легко завершити доставку до багатьох країн.

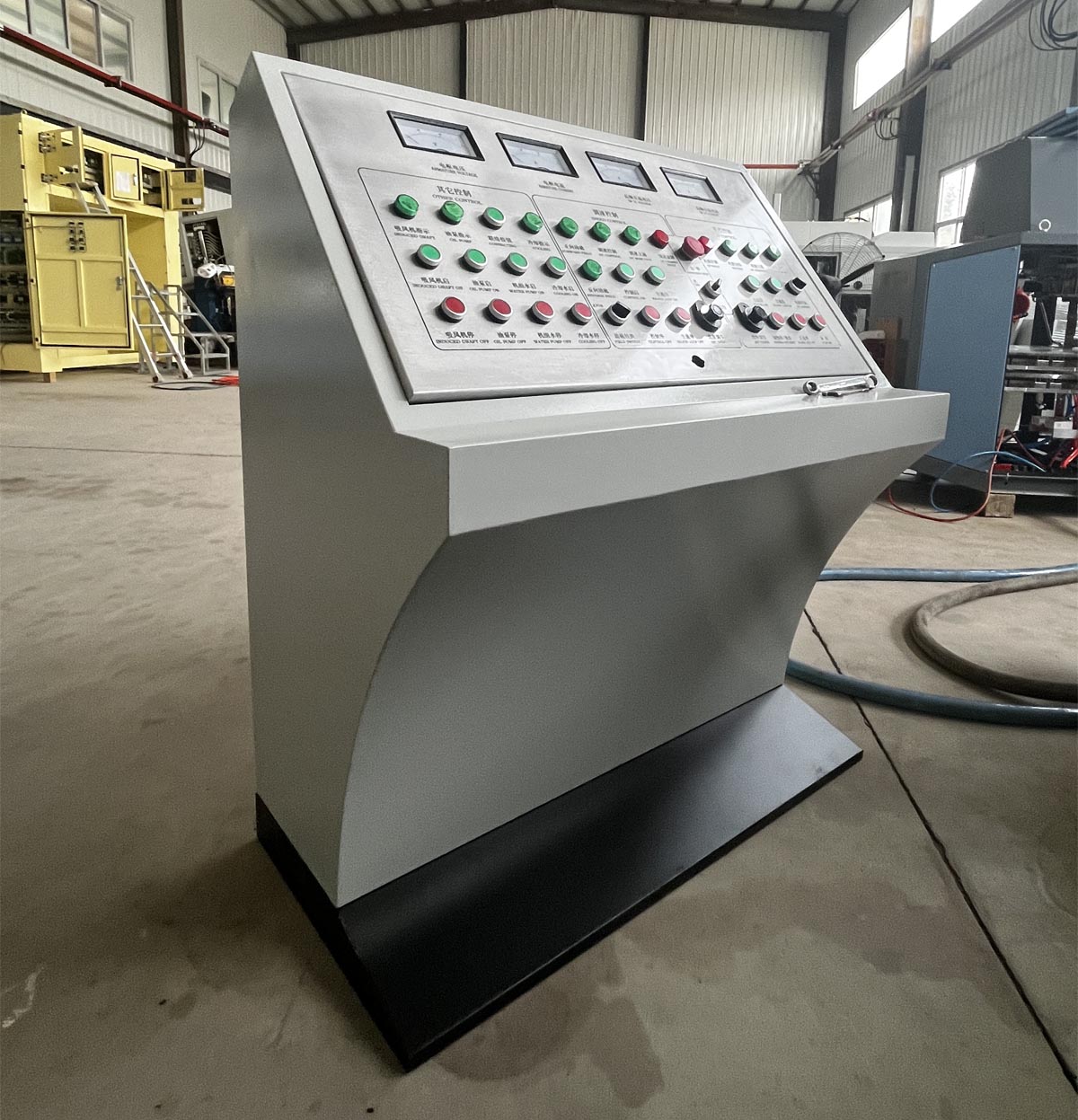

3.Консоль

З центральної консолі керування можна дистанційно керувати твердотільним ВЧ компактним трубозварювальним апаратом, шафою керування швидкістю (водій), водяним охолоджувачем, вентиляторами тощо. Обладнання.

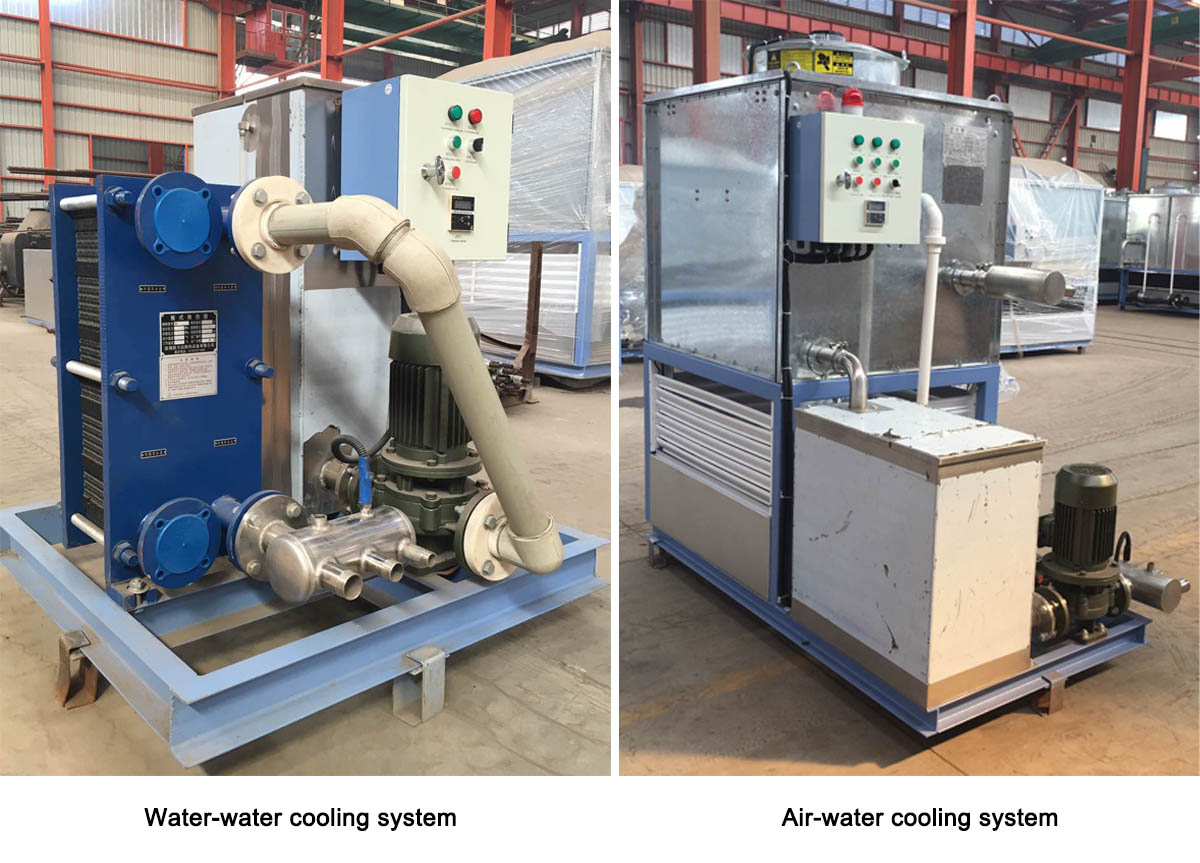

4. системи охолодження: система охолодження вода-вода або система охолодження повітря-вода за бажанням

Система охолодження нової структури твердотільного ВЧ-компактного зварювального апарату для труб в основному використовується для охолодження замкнутого контуру внутрішньої циркуляції високочастотного зварювального апарату та шаф керування швидкістю з водяним охолодженням (водій). Зазвичай мають два види: систему охолодження повітря-вода та систему охолодження вода-вода. Система повітряно-водяного охолодження може працювати автономно, а система охолодження вода-вода повинна бути оснащена градирнею або басейном. Це обладнання займає невелику площу, а температура води на вході опалювального джерела живлення ефективно контролюється нижче 40 ° C, щоб забезпечити тривалу стабільність опалювального обладнання.
