Компактний твердотільний високочастотний апарат для зварювання труб потужністю 100 кВт

Назва обладнання: твердотільний високочастотний компактний зварювальний апарат потужністю 100 кВт

Технічні характеристики обладнання: GGPY100KW

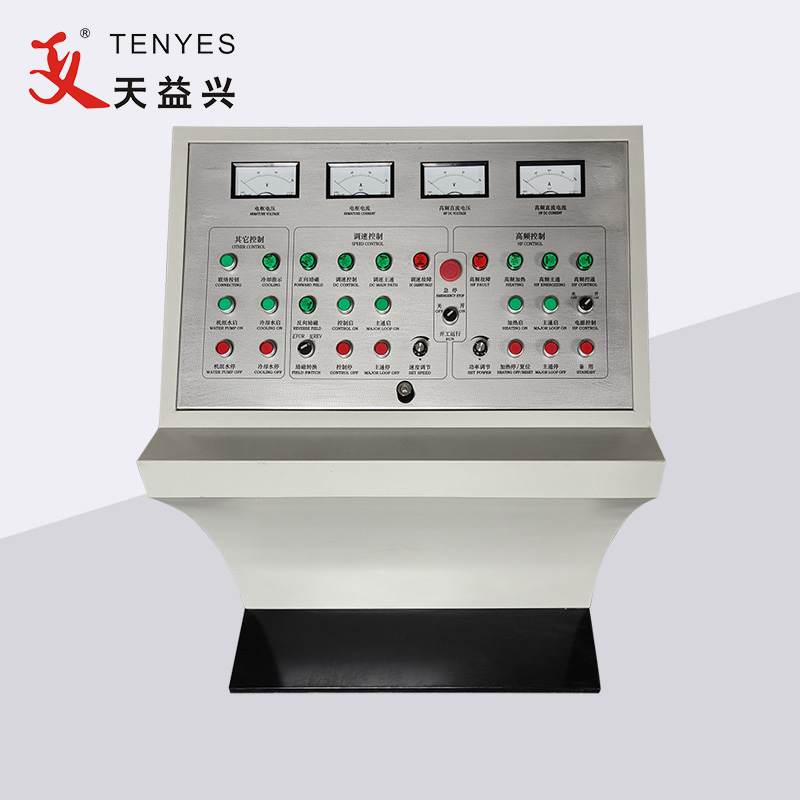

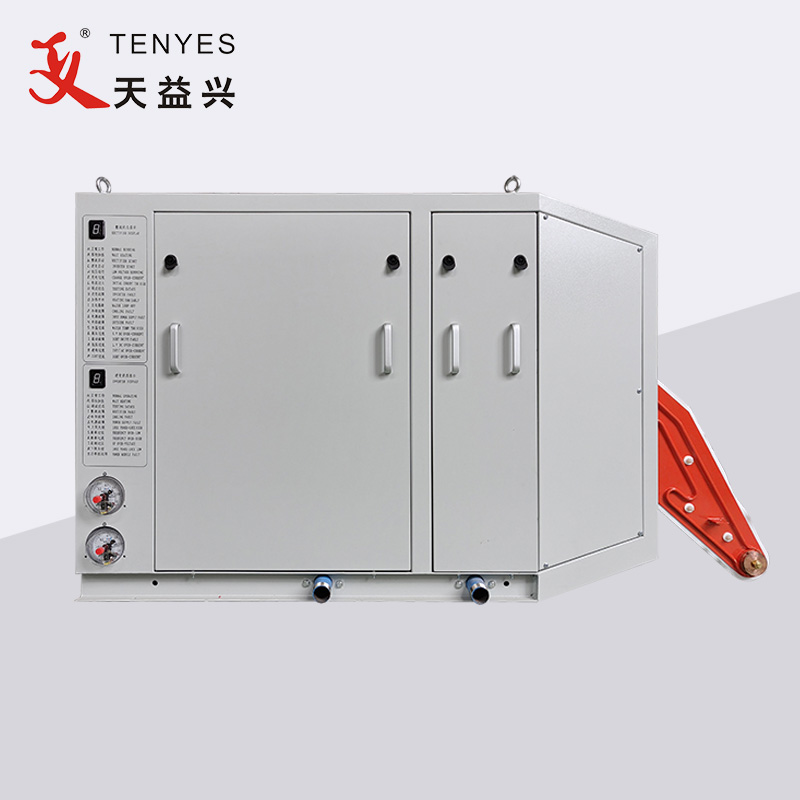

Компоненти: головна шафа, пульт управління, система охолодження

Використання обладнання: в основному використовується для зварювання труб зі звичайної вуглецевої сталі, нержавіючої сталі, алюмінію та інших кольорових металів.

особливості:

1. Високий коефіцієнт потужності: коефіцієнт потужності ≥ 0,95, для цього обладнання не потрібне додаткове обладнання для компенсації реактивної потужності.

2. Енергозбереження та висока ефективність: оскільки звичайний високочастотний ізоляційний понижуючий трансформатор видалено, лінія з’єднання значно зменшується, тому втрати реактивної потужності зменшуються. Випробування показали, що машина «все в одному» економить близько 30% порівняно зі звичайним твердотільним високочастотним джерелом.

3. Вихідна потужність стабільна: вихідний коефіцієнт пульсації невеликий, зварена сталева труба має менше задирок, зварний шов більш однорідний, обробка висока, а якість зварювання хороша.

4. Невеликий розмір, легка вага, спрощене підключення, повний захист, час захисту ланцюга від несправностей ≤10 мкс, зручне налагодження та обслуговування, а також більш надійне обладнання.

Сфера застосування:

①　Діаметр сталевої труби φ 7- φ 12

②　Товщина стінки смугової сталі становить 0,2-1 мм

③　Спосіб зварювання: індукційне зварювання

④　Швидкість зварювання: 60-130 М/хв

Робочі параметри:

① Номінальна потужність: 100 кВт

② Номінальна напруга постійного струму: 250 В

③ Номінальний постійний струм: 450A

④ Номінальна частота: 600 кГц

⑤ Загальна ефективність: ≥ 85%

⑥ Вихідна високочастотна потужність: ≥ 100 кВт

Вимоги до джерела живлення:

① Форма джерела живлення: трифазна чотирипровідна мережа частоти змінного струму, мережева напруга 380 ± 5%,

② Потужність джерела живлення: понад 100 кВА.

③ Коефіцієнт потужності: ≥ 0,85

④ Кабель живлення: пластиковий мідний дріт ≥ 75 мм²на фазу, провід заземлення ≥ 30 мм²

Компактний твердотільний високочастотний зварювальний апарат потужністю 100 кВт включає випрямляч і інвертор.

випрямна частина: вона використовується для зміни трифазного випрямляча змінного струму 380 В на регульований постійний струм 0-250 В після регулювання напруги, щоб задовольнити потреби пізнішого інвертора. Вбудований трифазний випрямний міст, зарядний конденсатор, міст IGBT, згладжуючий реактор, пристрій фільтра, схема керування та захисту та прилад відображення.

Характеристики схеми керування випрямлячем: нею керує однокристальний мікрокомп’ютер (mcs89c51) і великомасштабна цифрова інтегральна схема з високою точністю керування, швидкою реакцією та чітким відображенням стану.

Режим програмного захисту: висока перевантаження по струму (9), низька перевантаження по струму (8), зовнішня помилка (4), збій вхідного джерела живлення (втрата фази, перенапруга, низька напруга, серйозний дисбаланс трифазної напруги, дисплей 3), несправність охолоджувальної води (2), невідповідне співвідношення напруги та струму (L), несправність інвертора (Y).

Апаратний захист: захист від основного вимикача, поглинання ємності опору, захист опору (захист від блискавки), захист від швидкого плавлення.

інверторна частина: інвертує постійний струм 0-250, що надсилається шафою випрямляча, у високочастотний струм сотень кГц для задоволення потреб зварних труб.

Шафа інвертора складається з наступних частин: блок живлення, канальний конденсатор, реактивний опір витоку, схема керування, кондиціонер охолодження тощо.
