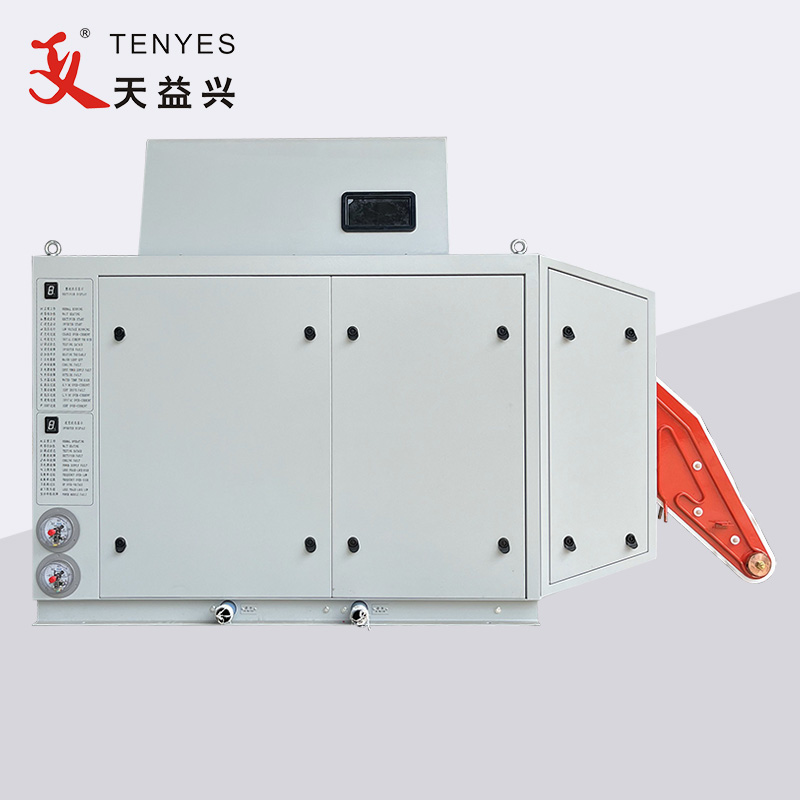

Компактний твердотільний високочастотний апарат для зварювання труб потужністю 300 кВт

Технічні параметри

Короткий вступ і переваги твердотільного високочастотного компактного зварювального апарату потужністю 300 кВт

Шановні клієнти, дякуємо, що обираєте наше обладнання. Ми зробимо все можливе, щоб сумлінно співпрацювати з вами, щоб наше обладнання та післяпродажне обслуговування працювали добре, щоб забезпечити найкращу продуктивність і створити максимальну користь для вас.

Щоб уникнути непотрібних втрат, зараз ми хотіли б детальніше описати вимоги до встановлення та використання обладнання та проблеми, на які слід звернути увагу.

Це обладнання є високотехнологічною машиною, і було ретельно розроблено інженерами нашої компанії на основі загальної для нашої компанії твердотільної високої частоти. Також цей зварювальний апарат використовується в області прямошовного зварювання труб (індукційне зварювання, контактне зварювання), загартування, пайки і так далі. У порівнянні з оригінальним і звичайним твердотільним високочастотним обладнанням воно має такі переваги:

1. Невеликий розмір і легка вага: частина випрямлення та частина інвертора встановлені в одній шафі. Установка компактна і розумна. Загальний обсяг на 50% менший, ніж у звичайного високочастотного обладнання тієї ж специфікації, а вага зменшена більш ніж на 30%.

2. Енергозбереження та водозбереження: без понижувального трансформатора з’єднувальні кабелі, очевидно, скорочуються, а коефіцієнт потужності досягає 0,95, таким чином зменшуючи багато втрат лінії або кабелю. Випробування показали, що це обладнання може економити більше 5% електроенергії, ніж звичайне твердотільний високочастотне обладнання тієї ж специфікації.

3. Частина випрямляча використовує діодний неконтрольований випрямний міст, тому немає необхідності розпізнавати фазу, а трифазне джерело живлення ABC підключається вільно, що зручно для тестування та обслуговування.

Опис основної схеми

Основна схема цього пристрою в основному така ж, як і тиристорне джерело живлення проміжної частоти (див. малюнок, що додається). Трифазний 380 В змінного струму входить у трифазний міст повного керування та стає пульсуючим постійним струмом. Згладжуючий реактор і фільтруючий пристрій перетворюють цей фільтр постійного струму в прямий постійний струм, а потім перетворюються на резервуар живлення змінного струму високої частоти через однофазний інверторний міст. Контур (конденсатор і котушка індуктивності утворюють резервуар) діє як коливальне джерело енергії.

Нижче представлена ​​електрична схема пристрою:
