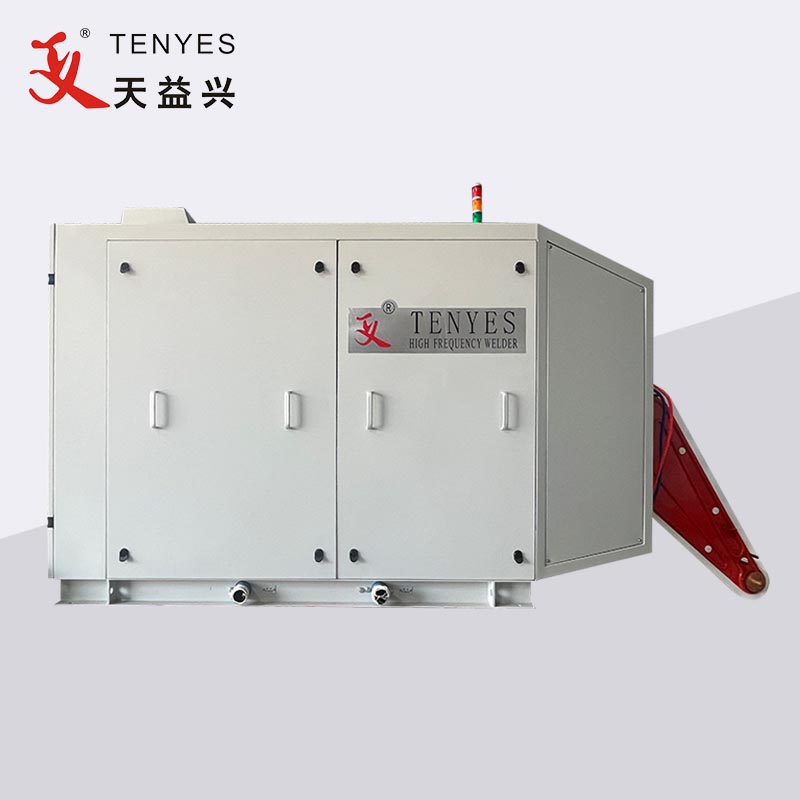

SiC-MOSFET твердотільний високочастотний зварювальний апарат для труб

У міру вдосконалення технології нещодавно для твердотільних високочастотних зварювальних апаратів використовується напівпровідниковий матеріал третього покоління під назвою SiC-MOSFET.

Експлуатаційні характеристики напівпровідникових матеріалів третього покоління SiC-MOSFET

1. Стійкість до високих температур і високого тиску: SiC має широку заборонену зону приблизно в 3 рази більше, ніж у Si, тому він може створювати силові пристрої, які можуть працювати стабільно навіть за умов високої температури. Напруженість поля пробою ізоляції SiC у 10 разів більша, ніж у Si, тому можна виготовити високовольтні силові пристрої з вищою концентрацією легування та дрейфовим шаром тоншої товщини плівки порівняно з пристроями Si.

2. Мініатюризація та легкість пристрою: пристрої з карбіду кремнію мають вищу теплопровідність і щільність потужності, що може спростити систему розсіювання тепла, щоб досягти мініатюризації та легкої ваги пристрою.

3. Низькі втрати та висока частота: робоча частота пристроїв із карбіду кремнію може досягати 10 разів більшої, ніж у пристроїв на основі кремнію, а ефективність не зменшується зі збільшенням робочої частоти, що може зменшити втрати енергії майже на 50%; У той же час, завдяки збільшенню частоти, обсяг периферійних компонентів, таких як індуктивність і трансформатори, зменшується, а обсяг і вартість інших компонентів після складу системи зменшуються.

SiC-MOSFET Solid State High Frequency Pipe Welder Advantages

1.60% lower loss than Si-MOSFET devices,welder inverter efficiency increases more than 10%,welding efficiency increases more than 5%.

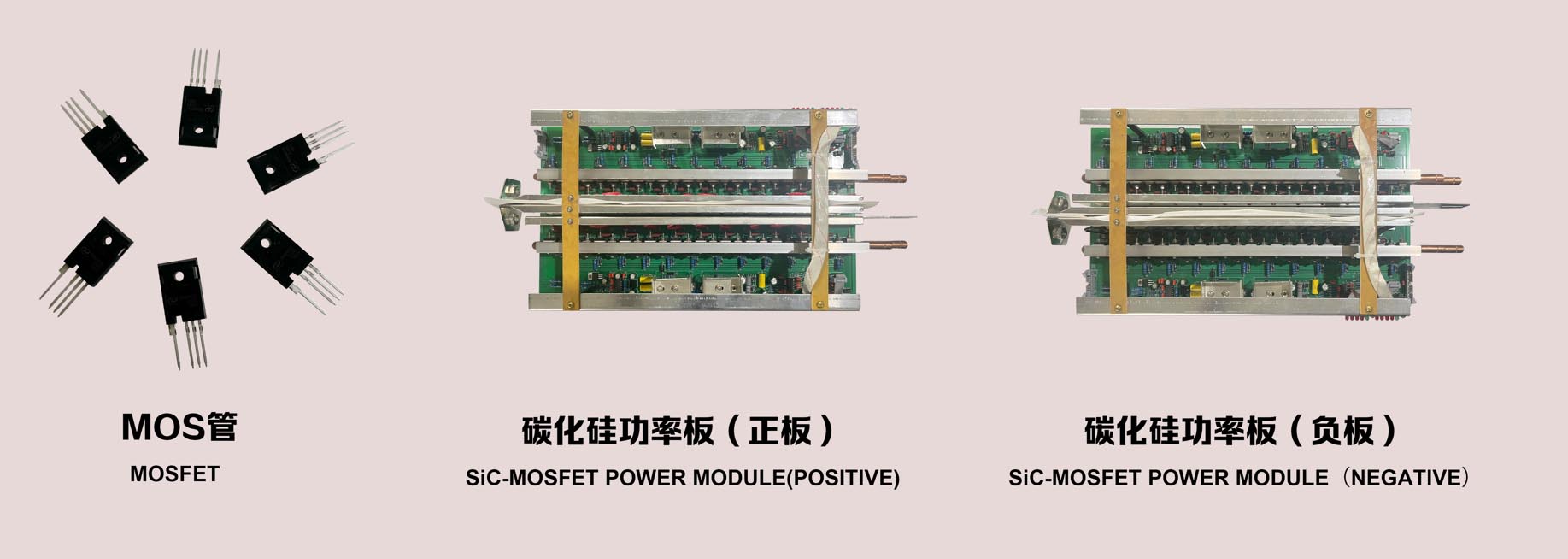

2.Single SiC-MOSFET power density is large,assembled quantity is reduced accordingly,which directly reduces fault points and external electromagnetic radiation,and improves the reliability of the inverter power unit.

3.SiC-MOSFET витримує напругу вище, ніж оригінальний Si-MOSFET, номінальна напруга постійного струму для зварювального апарату була відповідно збільшена за умови забезпечення безпеки (280 В постійного струму для паралельного резонансного зварювального апарату та 500 В постійного струму для послідовного резонансного зварювального апарату). Коефіцієнт потужності на стороні сітки ≥ 0,94 .

4. Втрати нового пристрою SiC-MOSFET становлять лише 40% Si-MOSFET, за певних умов охолодження частота перемикання може бути вищою, зварювальний апарат серії резонансних Si-MOSFET використовує технологію подвоєння частоти, приймає SiC-MOSFET, може безпосередньо проектувати та виготовляти до Високочастотний зварювач 600 кГц.

5. Напруга постійного струму на новому зварювальному апараті SiC-MOSFET збільшується, коефіцієнт потужності на стороні мережі високий, струм змінного струму малий, струм гармонік малий, витрати клієнта на електропостачання та розподіл значно зменшуються, а ефективність джерела живлення значно покращується.
