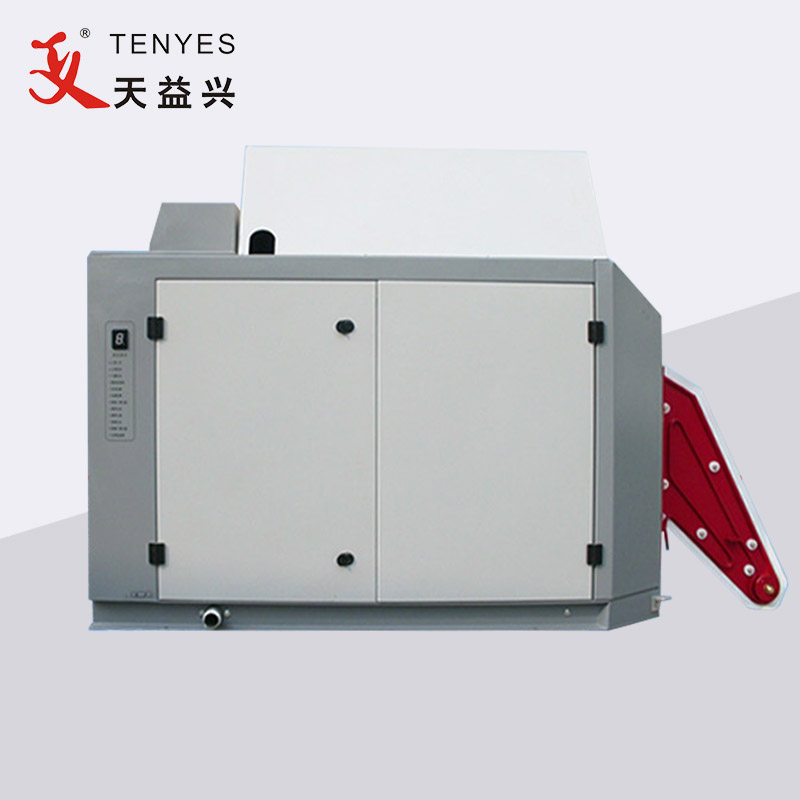

Твердотільний високочастотний зварювальний апарат із сухим трансформатором

Цей твердотільний високочастотний зварювальний апарат із внутрішнім сухим трансформатором TENYES спеціально розроблений для зварювання прямошовних труб.

У ньому використовуються компоненти високої потужності MOSFET IRFP460 США та діод швидкого відновлення DSEI60-06A німецької компанії IXYS. Потужний конденсатор C і котушка індуктивності L утворюють паралельний резонансний контур високої напруги в режимі струму, який не потребує вихідного трансформатора. Таким чином, це не тільки підвищує ефективність, але і підвищує надійність зварника.

Твердотільний високочастотний зварювальний апарат із внутрішнім сухим трансформатором TENYES SCR Вступ

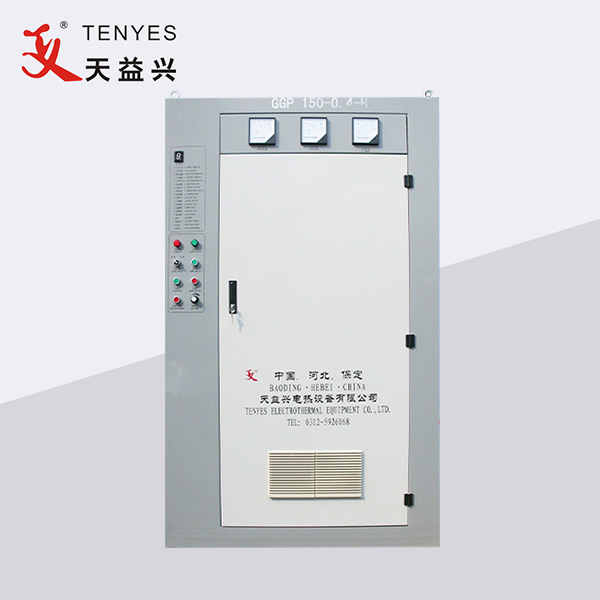

Цей твердотільний високочастотний зварювальний апарат із внутрішнім сухим трансформатором TENYES SCR є найстабільнішим апаратом для зварювання труб, і цей зварювальний апарат має 1 рік гарантії. Твердотільний високочастотний зварювальний апарат із внутрішнім сухим трансформатором TENYES SCR в основному складається з випрямної шафи, інверторної шафи (включаючи кондиціонер), консолі, системи охолодження та понижувального трансформатора. Ми використовуємо традиційну технологію випрямлення SCR. Ми можемо виготовити твердотільний високочастотний зварювальний апарат SCR внутрішнього сухого трансформатора від 50 до 1200 кВт.

TENYES SCR Inside Dry Transformer Solid State High Frequency Welder Параметр (специфікація)

Твердотільний високочастотний зварювальний апарат із внутрішнім сухим трансформатором TENYES SCR Особливості та застосування

Зварювальний апарат Сфера застосування твердотільного високочастотного зварювального апарату SCR внутрішнього сухого трансформатора:

В основному використовується для зварювання різних типів поздовжніх сталевих труб, таких як низьковуглецева сталь, високоміцна сталь, легована сталь тощо.

Особливості твердотільного високочастотного зварювального апарату SCR внутрішнього сухого трансформатора:

1. Без високої напруги, безпечно, надійно та ефективно.

2. Основними компонентами є міжнародно відомі брендові продукти, такі як: IR, IXYS та Siemens тощо.

3. Схема керування подвійним зворотним зв'язком напруги та струму, стабільне регулювання, висока точність, невеликі перешкоди.

4. Діапазон потужності плавно регулюється від 0 до 100%, із системами захисту від перенапруги, перевантаження по струму та інших несправностей.

5. Дисплей робочого стану цифровий, операція проста, а обслуговування зручне.

6. Якість зварювання хороша, а ширина та тепло зварного шва є рівномірними.

Детальна інформація про твердотільний високочастотний зварювальний апарат TENYES SCR внутрішнього сухого трансформатора

Основний принцип SCR Inside Dry Transformer Solid State High Frequency Welder: після того, як звичайний трифазний змінний струм знижується трансформатором, він надходить у шафу випрямляча та стає постійно регульованим постійним струмом після випрямлення, регулювання напруги та фільтрації. ; Потім він потрапляє в інверторний міст (основний компонент живлення використовує потужний транзистор MOSFET) і змінюється на струм високої частоти, який можна використовувати для індукційного нагріву, живлячи жолоб навантаження. Блок живлення інвертора має модульну структуру, кожна пара блоків живлення може видавати понад 50 кВт, а кількість використовуваних блоків живлення різна залежно від потужності обладнання. Жолоб має форму послідовно-паралельного змішаного резонансу, немає високої напруги та вихідного трансформатора.
