КЛАСИФІКАЦІЯ ТВЕРДОТІЛЬНОГО ВИСОКОЧАСТОТНОГО ДЖЕРЕЛА ЖИВЛЕННЯ

Як і висока частота вакуумної лампи, хоча основні принципи схожі. Високочастотний твердотільний пристрій також можна класифікувати на різні типи відповідно до різних вимог, таких як використання, компоненти, потужність і частота.

1. Класифікація за регулюванням випрямної напруги: тиристори (SCR) можна використовувати для одночасного випрямлення та регулювання напруги або спочатку використовувати діод або тиристори для випрямлення, а потім використовувати IGBT для регулювання напруги. Використовуйте IGBT для регулювання напруги для покращення фактора обладнання. Можна заощадити електроенергію та покращити якість зварювання.

2. Залежно від того, чи вхідний термінал має трансформатор, можна класифікувати два типи, якщо спереду немає трансформатора, то зазвичай після задньої високочастотної частини додається високочастотний трансформатор для реалізації ізоляції між індуктором і сіткою. Якщо є вхідне трансформаторне обладнання, тоді буде розділений зовнішній масляний трансформатор і сухий трансформатор.

3. Відповідно до компонентів, які використовуються в інверторному мосту, існують низьковольтні MOS (польовий транзистор), високовольтні MOS, IGBT (біполярний транзистор з ізольованим затвором) і так далі. Незалежно від того, високовольтні або низьковольтні MOS, замість них можуть використовуватися компоненти нового типу SIC-MOS. Крім того, IGBT мають високу та низьку напругу тощо. Sic MOS мають переваги низьких втрат, високих Витримує напругу, високу частоту перемикання тощо. Це поточні альтернативні компоненти звичайних MOS-компонентів, які також можуть замінити IGBT, щоб стати першим вибором для низькочастотного обладнання. Компоненти Sic можна використовувати у всіх серіях продуктів нашої компанії. І після багатьох перевірок на місці. Клієнт може вибрати з упевненістю.

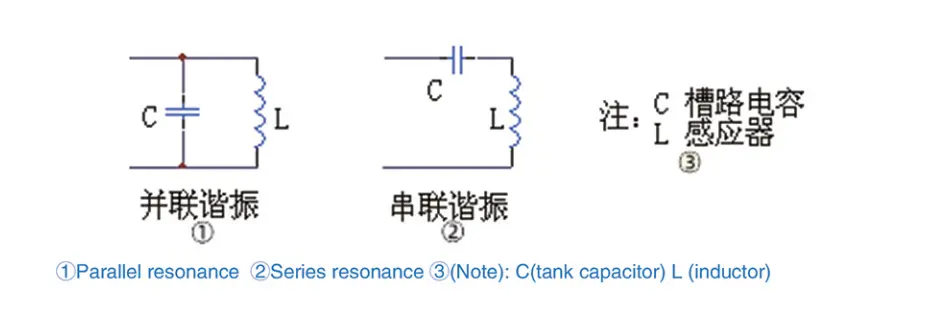

4. Відповідно до різного з’єднання контуру резонансного бака, він поділяється на два типи: послідовний і паралельний, як показано нижче:

5. Відповідно до методу встановлення існує два типи: окремий зварювальний апарат і компактний зварювальний апарат. Окремий зварювальний апарат означає, що випрямляч і інвертор створюють дві шафи окремо. Компактний зварювальний апарат означає шафу випрямляча та інверторну шафу, які створюють шафу «все-в-одному». Обидва серійні та паралельні пристрої мають окремі зварювальні апарати та компактні зварювальні апарати. Як правило, малопотужне обладнання вибирає компактний зварювальний апарат, а обладнання великої потужності — окремий зварювальний апарат.

6. На поточному ринку послідовний резонанс зазвичай використовує високовольтні MOS або IGBT, а паралельний резонанс використовує низьковольтні MOS. Для послідовного резонансу немає вхідного понижувального трансформатора, але високочастотний трансформатор потрібно буде поставити після зворотного інверторного моста. Для паралельного високочастотного деяким потрібен вхідний понижуючий трансформатор, а деяким потрібен високочастотний трансформатор після регулювання напруги випрямлення.

Усі різні типи високочастотних джерел живлення мають свої особливості, наступне обладнання нашої компанії матиме детальний опис.
