Твердотільний високочастотний принцип роботи

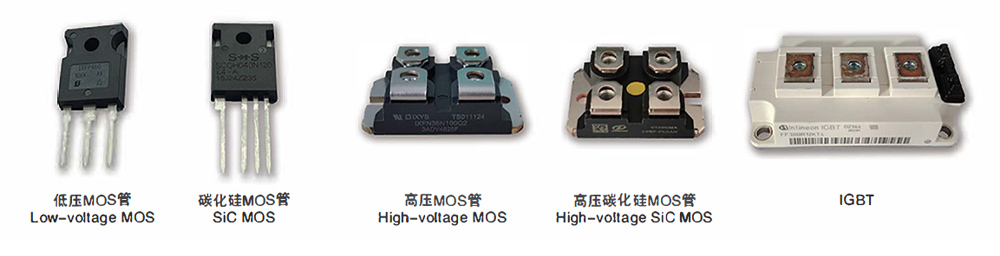

Так званий «твердотільний високочастотний» полягає в тому, що він використовує транзистори (MOS-польові транзистори або IGBT) як основні компоненти інвертора. На відміну від вакуумних ламп є порожнистими (внутрішня частина наповнена благородним газом, тому їх можна назвати «газоподібними»), транзистори тверді.

Твердотільна висока частота є оновленим продуктом високої частоти вакуумної лампи, і його основна схема подібна до тиристора середньої частоти, але відрізняється від високої частоти вакуумної лампи. Його основний принцип полягає в наступному:

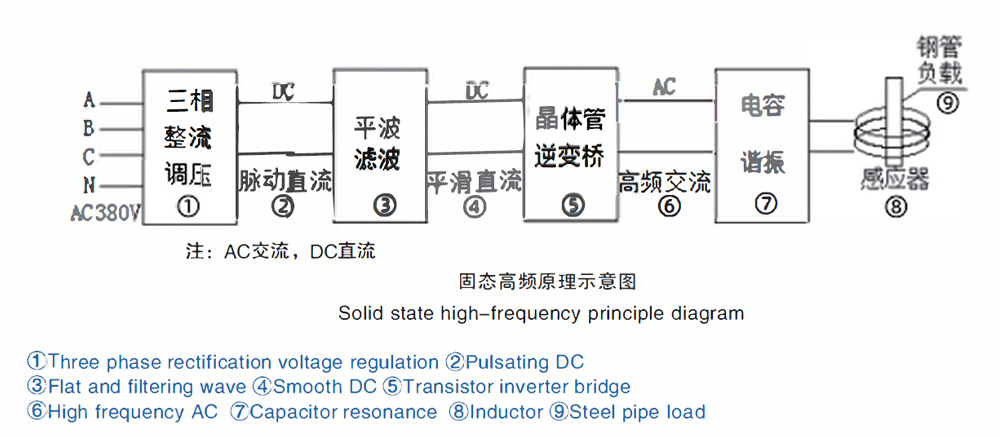

Звичайний трифазний змінний струм (380 В і частота 50 Гц у Китаї) перетворюється на регульовану напругу пульсуючого постійного струму через схему випрямлення (SCR або діод і IGBT), цей постійний струм фільтрується або плоска хвиля стає згладжуючим постійним струмом, а потім переходить у міст інвертора (використовуючи потужний транзистор MOSFET або IGBT), щоб стати високочастотним струмом. Цей струм високої частоти подається до резонансу навантаження контуру резервуара, який можна використовувати для нагрівання металу. Інверторні мостові блоки живлення мають модульну структуру. Кожна пара силових модулів однакова. Але кількість використовуваних силових модулів змінюється залежно від потужності обладнання. Незалежно від того, чи є обладнання великим чи малим, структура в основному однакова. Резонансний контур резервуара має послідовну або паралельну форму. немає високої напруги та вихідного понижуючого трансформатора.

У порівнянні з високочастотними вакуумними лампами твердотільні високочастотні пристрої мають наступні переваги:

1. Хороша якість зварювання: порівняння показує, що сталеві труби, зварені твердотільним високочастотним обладнанням, мають рівномірну ширину зварювання та тепло, а також менше внутрішніх і зовнішніх задирок

2.Енергозбереження: випробування показують, що ті самі технічні характеристики цього зварювального апарату можуть заощадити більше 25% електроенергії порівняно з обладнанням з вакуумними лампами

3. Економія води: завдяки невеликим власним втратам. Не вимагає надто багато охолоджувальної води. Тому воно споживає більш ніж на 50% менше води, ніж обладнання з вакуумними трубками з тими ж характеристиками.

4. Невеликий розмір і легка вага: через малий розмір основних компонентів (MOSFET), а також відсутність зварювального трансформатора. регуляторів розжарювання. відповідних котушок. схем затвора тощо. Таким чином, загальний об’єм більш ніж на 50°/4。 менший, ніж обладнання з вакуумними лампами з тими ж характеристиками.

5. Простота експлуатації: відсутня напруга, пікова напруга не перевищує кількох сотень вольт, тому не призведе до травм
