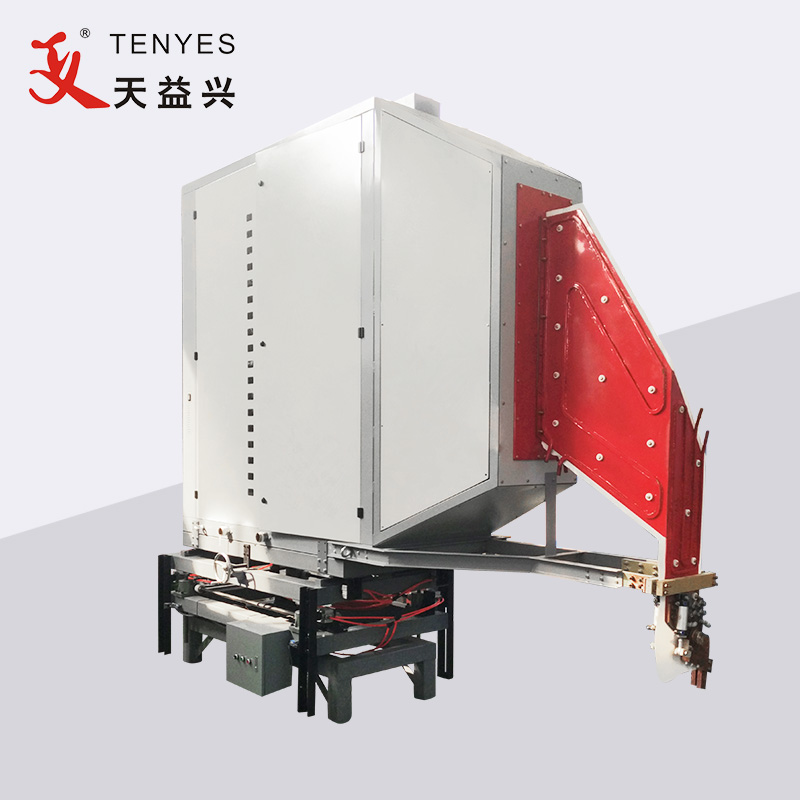

TENYES 800KW Високочастотний зварювальний апарат для труб в основному складається з понижуючого масляного трансформатора, шафи випрямляча, шафи інвертора, консолі, системи охолодження, кронштейна для шафи інвертора, іноді також узгодженого з драйвером постійного струму відповідно до вимог замовника.
Високочастотний апарат для зварювання труб TENYES 800KW звичайна трифазна мережа змінного струму (напруга в мережі 380 В, частота 50 Гц) зменшується трансформатором (напруга в мережі 200 В, частота 50 Гц), надходить у шафу випрямляча, проходить випрямлення, регулювання напруги та фільтрацію, і стає безперервно регульованою потужністю постійного струму від 0 до 240 В; Знову входячи в інверторний міст (за допомогою потужного транзистора MOSFET), він перетворюється на струм високої частоти, який може бути поданий до гнізда навантаження для індукційного нагріву. Інверторний блок живлення має модульну структуру, і кожна пара блоків живлення може видавати потужність понад 50 кВт. Кількість використовуваних блоків живлення змінюється залежно від потужності обладнання, а базова структура обладнання однакова незалежно від його розміру. Слот являє собою послідовну паралельну гібридну резонансну форму без високої напруги та вихідного трансформатора. Кількість блоків живлення, що використовуються в цьому пристрої, становить шістнадцять пар.
застосування |
Параметр роботи |
Блок живлення |
|||
Сталева труба OD |
Φ165-Φ508 |
Номінальна потужність |
800 кВт |
Форма блоку живлення |
3AC380±5% |
Товщина сталевої стрічки |
3,0-10,0 |
Номінальна напруга постійного струму |
240В |
||
Режим зварювання |
Індукційний або контактний тип |
Номінальний постійний струм |
4000А |
Ємність розподілу електроенергії |
Понад 1000 кВА |
Номінальна частота |
200 кГц |
Коефіцієнт потужності |
≥0,85 |
||
Швидкість зварювання |
10-20(м) |
Ефективність |
≥85% |
Кабель живлення |
Кожна фаза покрита пластиком мідного дроту ≥800 мм² Провід заземлення ≥400 мм² |
