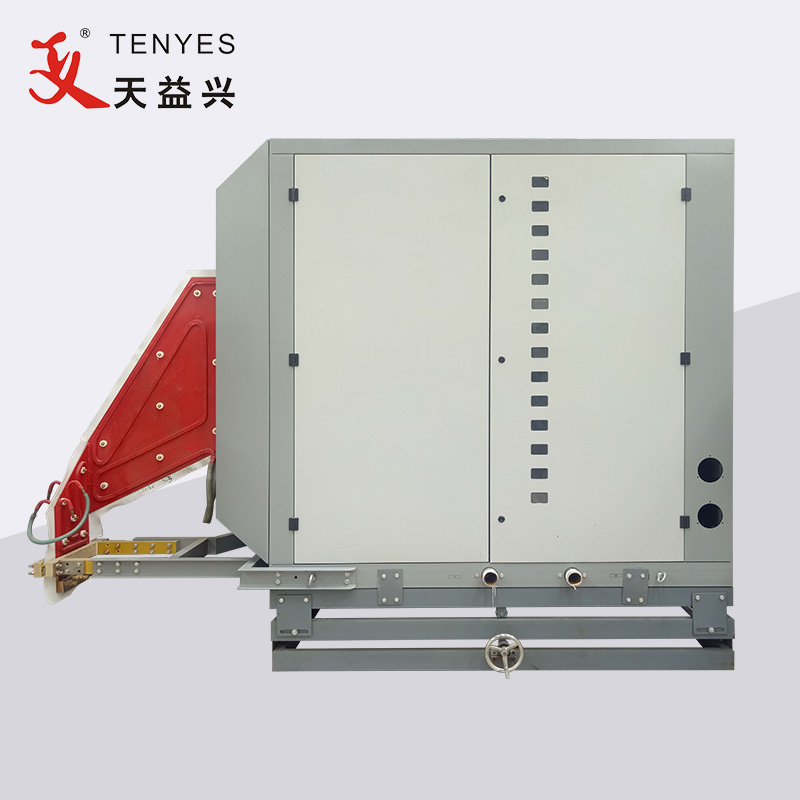

Високочастотний апарат для зварювання труб потужністю 700 кВт

TENYES 700KW Високочастотний зварювальний апарат для труб в основному складається з трансформатора, шафи випрямляча та шафи інвертора. Він в основному використовується в лінії виробництва високочастотних поздовжньозварних труб.

Надіслати запит

Опис продукту

Як це працює:

Звичайний трифазний змінний струм (напруга мережі 380 В, частота 50 Гц) знижується трансформатором (напруга мережі 200 В, частота 50 Гц), надходить у шафу випрямляча та стає постійним струмом від 0 до 240 В безперервно регульованим після випрямлення, регулювання напруги та фільтрації ; Потім він потрапляє в інверторний міст (за допомогою потужного транзистора MOSFET) і перетворюється на високочастотний струм, який подається до навантажувального жолоба та може використовуватися для індукційного нагріву.

Блок живлення інвертора має модульну структуру, кожна пара блоків живлення може видавати понад 50 кВт, потужність обладнання різна, кількість використовуваних блоків живлення різна, а базова структура обладнання однакова незалежно від розмір. Жолоб має форму послідовно-паралельного змішаного резонансу, немає високої напруги та вихідного трансформатора. Кількість блоків живлення, які використовуються в цьому обладнанні, становить чотирнадцять пар.

Основні переваги апарату для зварювання труб високої частоти TENYES 700KW:

1. Без високої напруги, безпечно, надійно та ефективно

2. Основними компонентами є імпортні продукти, такі як: IR, IXYS та Siemens.

3. Використовується схема регулювання напруги широтно-імпульсної модуляції або мікрокомп'ютера зі стабільним регулюванням, високою точністю та невеликими гармонічними перешкодами.

4. Діапазон потужності плавно регулюється від 0 до 100%, із системами захисту від перенапруги, перевантаження по струму та інших несправностей.

5. Дисплей робочого стану цифровий, операція проста, а обслуговування зручне.

6. Якість зварювання хороша, ширина та нагрів зварного шва є рівномірними, і є кілька внутрішніх та зовнішніх задирок.

Сфера застосування:

Зварювання сталевих труб, зварювання труб з нержавіючої сталі, зварювання алюмінієвих труб, зварювання мідних труб, зварювання двотаврових балок, зварювання труб спеціальної форми

Основні технічні параметри високочастотного зварювального апарату для труб потужністю 700 кВт

Модель: GGP700-0.2-H

Область застосування		Робочі параметри		Блок живлення
Труба OD	Φ140-Φ406	Номінальна потужність	700 кВт	Блок живлення	3 фазна змінна напруга 380 ±5%
Товщина сталевої стрічки	6,0-14,0	Номінальна напруга постійного струму	240В
Режим зварювання	індукція контакт	Номінальний постійний струм	3500А	Потужність ємності	Понад 850 кВА
		Номінальна частота	200 кГц	Коефіцієнт потужності	≥0,85
Швидкість зварювання	10-20 м/хв	ефективність	≥85%	Силовий кабель	Кабель≥700 мм² земля ≥350 мм²
