Високочастотний апарат для зварювання труб потужністю 500 кВт

TENYES є провідним виробником високочастотних апаратів для зварювання труб у Китаї. Завдяки більш ніж 20-річному досвіду роботи в галузі компанія TENYES стала надійним постачальником для підприємств і підрядників, які шукають надійне джерело високочастотних зварювальних машин. TENYES забезпечує чудове післяпродажне обслуговування та технічну підтримку, щоб гарантувати, що їхні клієнти легко керують зварювальним апаратом. Високочастотний зварювальний апарат для труб потужністю 500 кВт має понад 20 видів захисних заходів, встановлених на всій машині, щоб максимізувати стабільність обладнання та запобігти пошкодженню обладнання. Вся інформація про тривогу обробляється платою керування та надсилається до системи ПЛК. Завдяки екрану дисплея обслуговуючий персонал може легко зрозуміти причину несправності обладнання та способи її усунення.

Надіслати запит

Опис продукту

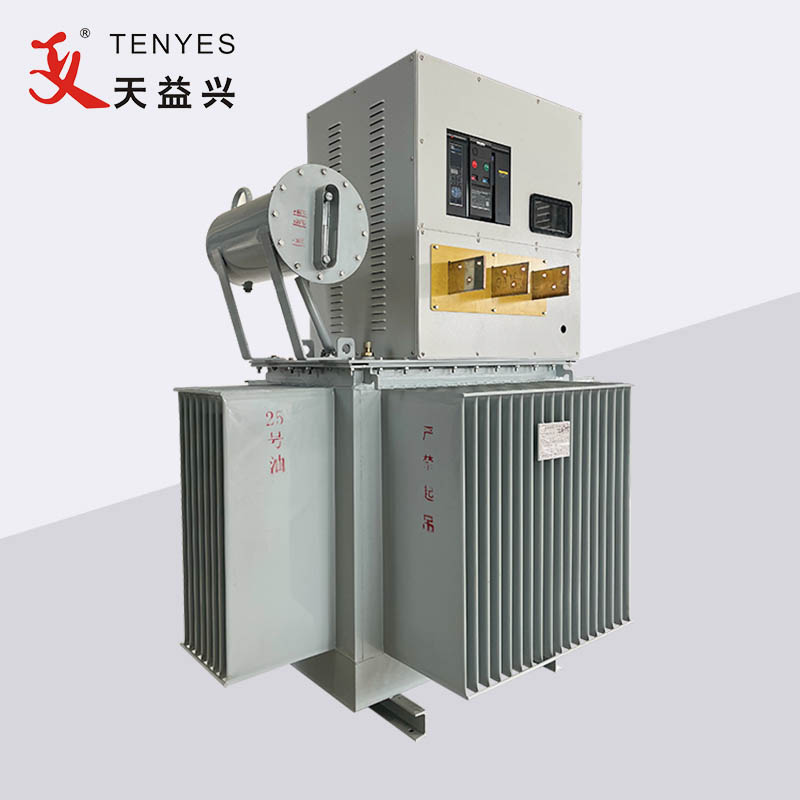

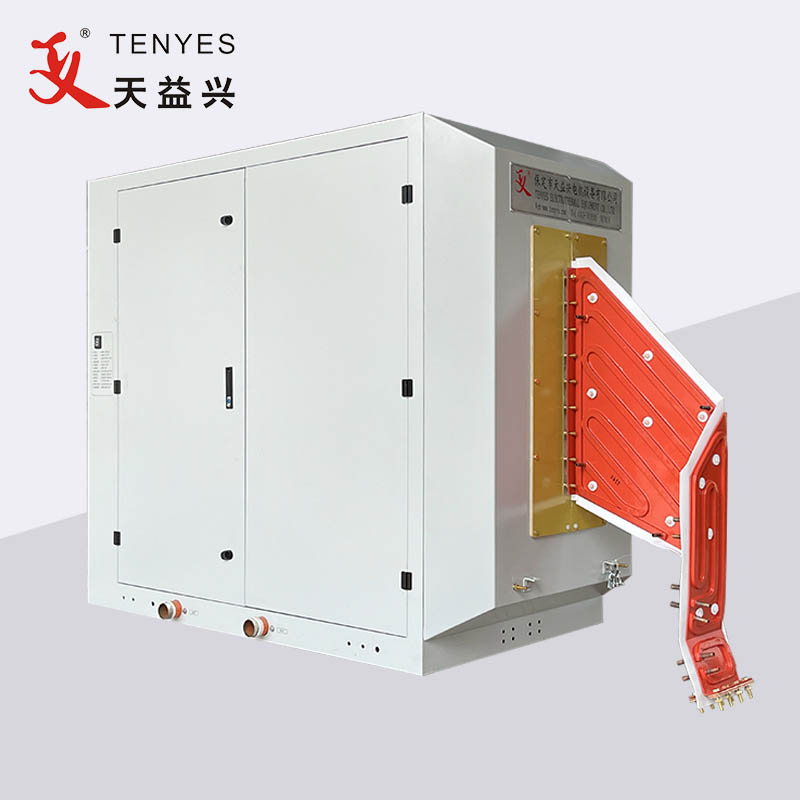

Обладнання в основному складається з трансформатора, шафи випрямляча та шафи інвертора. В основному використовується на лініях виробництва високочастотних прямошовних зварних труб.

Принцип роботи високочастотного зварювального апарату для труб потужністю 500 кВт:

Звичайна трифазна напруга змінного струму (напруга в мережі 380 В, частота 50 Гц) зменшується трансформатором (напруга в мережі 200 В, частота 50 Гц), надходить у шафу випрямляча, проходить випрямлення, регулювання напруги та фільтрацію, і перетворюється на потужність постійного струму з безперервним регулюванням від 0 до 240В; Знову входячи в інверторний міст (за допомогою потужного транзистора MOSFET), він перетворюється на струм високої частоти, який може бути поданий до гнізда навантаження для індукційного нагріву.

Інверторний блок живлення має модульну структуру, і кожна пара блоків живлення може видавати потужність понад 50 кВт. Кількість використовуваних блоків живлення змінюється залежно від потужності обладнання, а базова структура обладнання однакова незалежно від його розміру. Слот являє собою послідовну паралельну гібридну резонансну форму без високої напруги та вихідного трансформатора. Кількість блоків живлення, які використовуються в цьому пристрої, становить десять пар.

Основними перевагами цієї високочастотної машини для зварювання труб потужністю 500 кВт є:

1. Без високої напруги, безпечно, надійно та ефективно.

2. Основними компонентами є всі імпортовані продукти таких компаній, як IR, IXYS і Siemens.

3. Прийняття широтно-імпульсної модуляції або схеми регулювання напруги, керованої мікрокомп'ютером, стабільне регулювання, висока точність і низькі гармонічні перешкоди.

4. Діапазон потужності плавно регулюється від 0 до 100%, і він має системи захисту від несправностей, такі як перенапруга та перевантаження по струму.

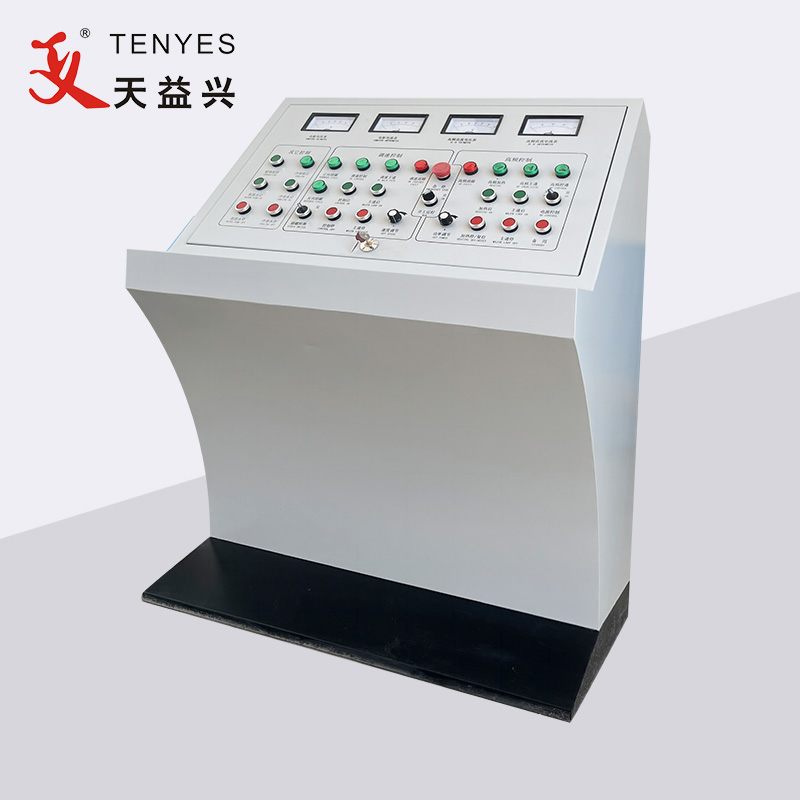

5. Цифровий дисплей статусу роботи, проста експлуатація та зручне обслуговування.

6. Хороша якість зварювання, рівномірна ширина зварного шва та тепло, з невеликою кількістю внутрішніх та зовнішніх задирок.

застосування		Параметр роботи		Вимоги до джерела живлення
Сталева труба OD	Φ114-Φ219	Номінальна потужність	500 кВт	Форма блоку живлення	3AC 380±5%
Товщина сталевої стрічки	4,0-10,0	Номінальна напруга постійного струму	240В
Режим зварювання	Індукційний або контактний тип	Номінальний постійний струм	2500А	Ємність джерела живлення	Більше 600 кВА
		Номінальна частота	200 кГц	Коефіцієнт потужності	≥0,85
Швидкість зварювання	10-20(м)	Ефективність	≥85%	Кабель живлення	пластик-мідь≥500 мм² Кабель заземлення≥250 мм²
		Вихідна ВЧ потужність	≥500 кВт
