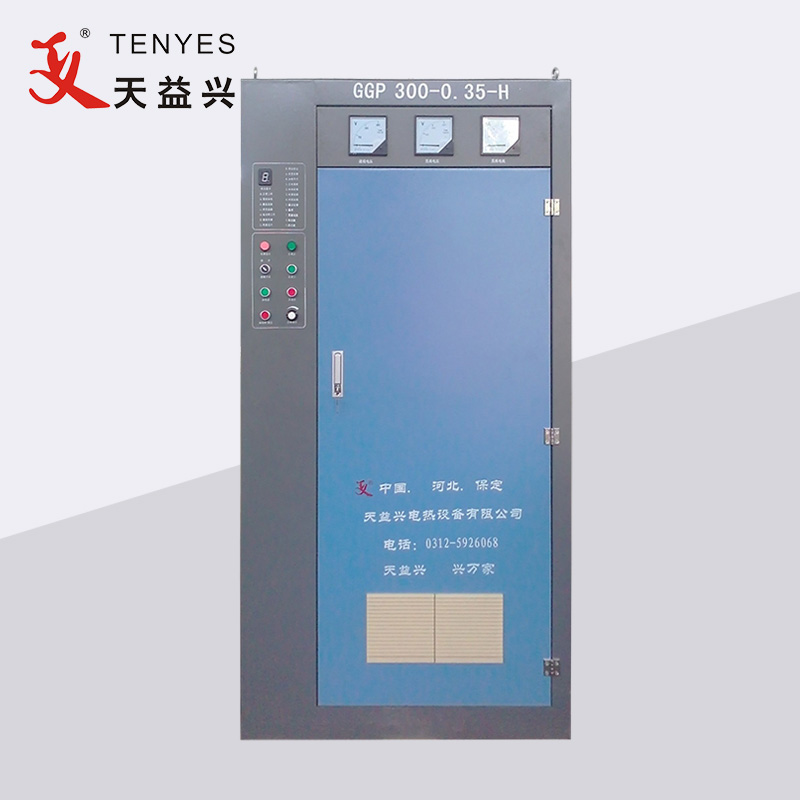

Високочастотний апарат для зварювання труб TENYES 300KW призначений для індукційного зварювання прямих швів сталевих труб/труб. Увесь набір зварювального апарату складається з випрямної шафи, інверторної шафи (щілинної шафи), циркуляційної системи охолодження для м’якої води, понижувального трансформатора, центральної консолі керування, вихідної шини, системи індукційного/контактного зварювання тощо. Твердотільний високочастотний зварювальний апарат розроблений відповідно до безперервних операцій. І інструктор три черги або один хід.
Вихідна потужність одношарового модуля живлення становить понад 60 кВт, застосовуючи 3-шаровий модуль живлення (на відміну від 150 кВт) паралельно всій машині. Номінальна робоча частота 350 кГц. Максимальна вихідна потужність всієї машини може досягати 180 кВт. Одні і ті ж силові модулі мають взаємозамінність.
1. Застосування:
①Діаметр сталевої труби: φ42-φ90
②Товщина: 1,6-3,2
③Режим зварювання: індукційний тип
④Швидкість зварювання: 40-100 mph
2. Робочий параметр:
①Номінальна вихідна потужність: 300 кВт
②Номінальна напруга постійного струму: 240 В
③Номінальний постійний струм: 1500A
④Номінальна частота: 300 кГц
⑤Загальна ефективність: ≥85%
⑥вихідна потужність високої частоти: ≥300 кВт
3. Джерело живлення:
①Розподіл живлення: 380±5% (3-фазний 4-лінійний змінний струм, мережева напруга 380±5%)
②Потужність розподілу електроенергії: ≥360 кВА
③Коефіцієнт потужності: ≥0,85
④Кабель живлення: кожна фаза мідного кабелю з пластиковим покриттям ≥300 мм², провід заземлення ≥150 мм2
