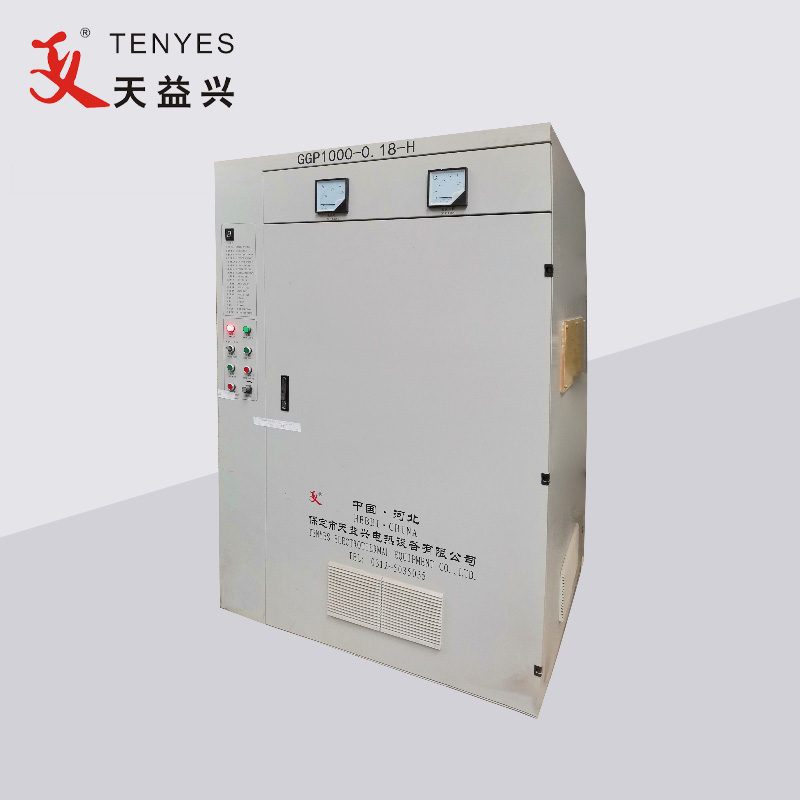

TENYES 1000KW Високочастотний зварювальний апарат для труб в основному складається з понижуючого масляного трансформатора, шафи випрямляча, шафи інвертора, консолі, системи охолодження, кронштейна для шафи інвертора, іноді також узгодженого з драйвером постійного струму відповідно до вимог замовника.
TENYES 1000KW Високочастотний зварювальний апарат для труб. Звичайна трифазна мережа змінного струму (напруга в мережі 380 В, частота 50 Гц) зменшується трансформатором (напруга в мережі 200 В, частота 50 Гц), надходить у шафу випрямляча, проходить випрямлення, регулювання напруги та фільтрацію, і стає безперервно регульованою потужністю постійного струму від 0 до 240 В; Знову входячи в інверторний міст (за допомогою потужного транзистора MOSFET), він перетворюється на струм високої частоти, який може бути поданий до гнізда навантаження для індукційного нагріву. Інверторний блок живлення має модульну структуру, і кожна пара блоків живлення може видавати потужність понад 50 кВт. Кількість використовуваних блоків живлення змінюється залежно від потужності обладнання, а базова структура обладнання однакова незалежно від його розміру. Слот являє собою послідовну паралельну гібридну резонансну форму без високої напруги та вихідного трансформатора. Кількість блоків живлення, що використовуються в цьому пристрої, становить шістнадцять пар.
застосування |
Операція параметр |
потужність постачання |
|||
сталь труба OD |
Φ273-Φ406 |
Оцінений потужність |
1000 кВт |
потужність форма поставки |
3AC 380±5% |
сталь товщина смуги |
8,0-10,0 |
Оцінений Напруга постійного струму |
240В |
||
Зварювання режим |
індукція або тип контакту |
Оцінений Постійний струм |
5000А |
потужність розподільна здатність |
Більший ніж 1500 кВА |
Оцінений частота |
150 кГц |
потужність фактор |
≥0,85 |
||
Welding speed |
10-20(м) |
Ефективність |
≥85% |
потужність кабель живлення |
Кожен фаза мідного дроту з пластиковим покриттям ≥1000 мм² Земля провід ≥400 мм² |
